Погружные фекальные насосы FANCY WQ

Характеристики серии WQ
Моделей в серии	192
Подача	7 — 2 000 м³/ч
Напор	7 — 112 м
Мощность	0,75 — 315 кВт
Обороты	980 / 1 450,0 / 2 900,00 об/мин
Патрубки	50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500 мм
Масса	28 — 3 201 кг
Рабочее колесо	Полуоткрытое или закрытое одноканальное колесо из чугуна
Температура среды	до +40 °C
Глубина погружения	до 5 м
Защита двигателя	IP 68
Класс изоляции	F

Характеристики серии WQ

На поле наложены кривые Q-H по всему диапазону мощности серии. Точки кривых сняты на заводском испытательном стенде. Нажмите на название модели, чтобы открыть её карточку.

Насосы FANCY WQ

Производительность Q, м³/ч

Таблица производительности

Напор H, мКПД, %Мощность на валу P₂, кВт

Модель	Q, м³/ч	0	2	7,1	13	20	23	25	35	42	49	50	62	67	91	107	128	135	159	168	301	400	511	526	550	991	1 556
50WQ10-10-0.75/2	м	14	13	11	9,2	5,8	3,2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	8,8	24	31	29	17	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	0,74	0,78	0,89	1	1,1	1,2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
80WQ40-16-4/2	м	23	23	23	23	22	21	21	18	16	14	13	7,9	5,1	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	4,3	15	25	37	40	42	47	48	45	44	30	20	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	2,7	2,8	2,9	3,1	3,3	3,4	3,4	3,7	3,9	4	4,1	4,3	4,5	—	—	—	—	—	—	—	—	—	—	—	—	—
65WQ30-40-11/2	м	56	55	53	51	48	47	46	36	24	5,4	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	4,2	14	22	29	30	31	29	22	5	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	6,6	6,8	7,5	8,2	9,2	9,7	10	11	13	14	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
100WQ100-30-18.5S4	м	34	34	34	34	34	34	34	33	33	33	33	33	33	31	29	25	24	—	—	—	—	—	—	—	—	—
	КПД	0	3,4	12	21	31	35	37	47	53	58	59	65	67	72	72	69	68	—	—	—	—	—	—	—	—	—
	кВт	3,4	3,5	4	4,5	5,1	5,3	5,5	6,3	6,9	7,4	7,5	8,4	8,8	11	12	13	14	—	—	—	—	—	—	—	—	—
100WQ100-40-22/4	м	47	46	46	45	45	44	44	43	42	42	42	41	40	38	36	33	32	28	7	—	—	—	—	—	—	—
	КПД	0	1,9	6,8	12	19	22	23	30	35	38	39	45	47	55	56	57	57	52	15	—	—	—	—	—	—	—
	кВт	12	12	12	12	13	13	13	14	14	14	14	15	16	17	18	20	21	23	22	—	—	—	—	—	—	—
200WQ350-25-37/4	м	38	38	38	38	38	37	37	37	37	36	36	36	35	34	33	32	32	31	31	27	23	5,6	—	—	—	—
	КПД	0	0,82	2,9	5,2	8,2	9,5	10	14	17	20	20	24	26	34	39	44	46	51	53	65	65	20	—	—	—	—
	кВт	23	23	23	24	24	24	24	24	24	24	24	24	24	25	25	26	26	26	27	34	38	39	—	—	—	—
350WQ1100-10-55/6	м	20	20	20	20	20	20	20	19	19	19	19	19	19	19	18	18	18	18	18	16	15	14	14	14	10	1,9
	КПД	0	0,22	0,78	1,4	2,2	2,6	2,8	3,9	4,6	5,4	5,5	6,8	7,4	10	12	14	14	16	17	27	33	39	40	41	50	15
	кВт	48	48	48	48	48	48	48	48	48	48	48	48	48	48	48	48	48	48	48	49	50	51	51	51	56	54
200WQ400-75-132/4	м	91	90	90	90	89	89	89	88	88	88	87	87	87	87	86	86	86	86	85	81	72	56	45	4,9	—	—
	КПД	0	0,57	2	3,6	5,7	6,6	7,1	9,9	12	14	14	17	18	23	27	31	33	38	39	54	57	49	40	6,3	—	—
	кВт	78	78	79	79	80	81	81	82	83	83	83	85	86	89	91	94	95	99	100	122	139	159	159	116	—	—

Материалы и устройство

Рабочее колесо	Полуоткрытое или закрытое одноканальное колесо из чугуна
Корпус насоса	Anti-corrosive coating cast iron
Вал	Stainless Steel 304
Механическое уплотнение	Mechanical Seal, SiC/SiC/SS304
Рабочее колесо	Стандартная версия - чугун, для исполнения из нержавеющей стали AISI 304 + 20%, AISI 316 + 30% к стоимости насоса.
Двигатель	Insulation class F, Protection IP 68

Устройство серии WQ

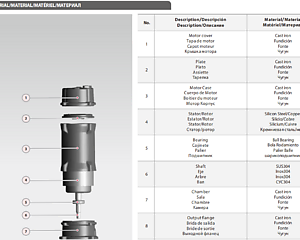

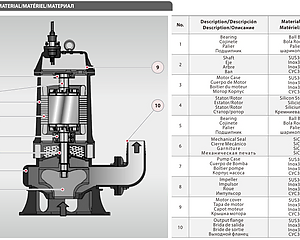

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.

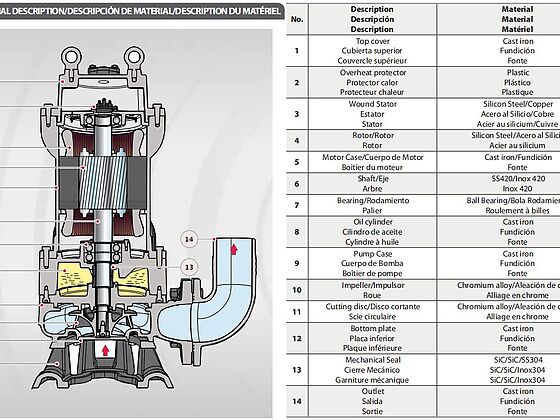

Разрез насоса FANCY WQ с нумерацией узлов — Заводской разрез: нумерация узлов и перечень материалов деталей — видно, где стоит уплотнение, из чего сделаны колесо и вал.

Модели серии WQ

Модель	Подачам³/ч	Напорм	МощностькВт	Патрубокмм	Оборотыоб/мин	Массакг	Колесо	Цена₽
100WQ100-20-11S4	100	20	11	100	1 450	235	SUS	651 090
150WQ180-11-11S4	180	11	11	150	1 450	238	SUS	651 090
200WQ300-7-11S4	300	7	11	200	1 450	245	SUS	651 090
100WQ100-25-15S4	100	25	15	100	1 450	255	SUS	772 220
150WQ180-15-15S4	180	15	15	150	1 450	258	SUS	772 220
200WQ250-11-15S4	250	11	15	200	1 450	265	SUS	772 220
100WQ100-30-18.5S4	100	30	18,5	100	1 450	286	SUS	920 440
150WQ180-20-18.5S4	180	20	18,5	150	1 450	300	SUS	920 440
200WQ250-15-18.5S4	250	15	18,5	200	1 450	312	SUS	920 440
100WQ100-35-22S4	100	35	22	100	1 450	366	SUS	1 010 260
150WQ180-25-22S4	180	25	22	150	1 450	380	SUS	1 010 260
200WQ250-20-22S4	250	20	22	200	1 450	392	SUS	1 010 260
100WQ100-45-30S4	100	45	30	100	1 450	494	SUS	1 257 190
150WQ180-30-30S4	180	30	30	150	1 450	499	SUS	1 257 190
200WQ250-22-30S4	250	22	30	200	1 450	511	SUS	1 257 190
250WQ600-9-30S4	600	9	30	250	1 450	548	SUS	1 257 190
150WQ180-37-37S4	180	37	37	150	1 450	559	SUS	по запросу
200WQ350-25-37S4	350	25	37	200	1 450	571	SUS	по запросу
250WQ600-12-37S4	600	12	37	250	1 450	613	SUS	по запросу
300WQ800-9-37S4	800	9	37	300	1 450	639	SUS	по запросу
150WQ200-40-45S4	200	40	45	150	1 450	698	SUS	по запросу
200WQ400-25-45S4	400	25	45	200	1 450	709	SUS	по запросу
250WQ600-15-45S4	600	15	45	250	1 450	751	SUS	по запросу
300WQ800-12-45S4	800	12	45	300	1 450	777	SUS	по запросу
50WQ10-10-0.75/2	10	13	0,75	50	2 900	28	Cast iron	27 170
65WQ15-8-0.75/2	15	12	0,75	65	2 900	28	Cast iron	28 320
50WQ7-15-1.1/2	7	18	1,1	50	2 900	31	Cast iron	27 690
50WQ10-12-1.1/2	10	18	1,1	50	2 900	31	Cast iron	27 690
65WQ15-9-1.1/2	15	14	1,1	65	2 900	43	Cast iron	28 980
50WQ10-16-1.5/2	10	20	1,5	50	2 900	38	Cast iron	35 600
50WQ15-15-1.5/2	15	20	1,5	50	2 900	38	Cast iron	35 600
65WQ20-10-1.5/2	20	18	1,5	65	2 900	40	Cast iron	37 180
80WQ40-7-1.5/2	40	14	1,5	80	2 900	42	Cast iron	38 760
100WQ50-5-1.5/2	50	13	1,5	100	2 900	44	Cast iron	40 340
50WQ9-22-2.2/2	9	25	2,2	50	2 900	42	Cast iron	39 820
50WQ15-20-2.2/2	15	25	2,2	50	2 900	42	Cast iron	39 820
65WQ20-15-2.2/2	20	23	2,2	65	2 900	44	Cast iron	40 890
80WQ40-10-2.2/2	40	17,6	2,2	80	2 900	47	Cast iron	42 470
100WQ50-7-2.2/2	50	16	2,2	100	2 900	51	Cast iron	44 050
50WQ15-25-3/2	15	30	3	50	2 900	50	Cast iron	46 150
65WQ25-18-3/2	25	28	3	65	2 900	51	Cast iron	47 210
65WQ37-13-3/2	37	28	3	65	2 900	51	Cast iron	47 210
80WQ45-12-3/2	45	20,3	3	80	2 900	54	Cast iron	48 790
80WQ43-13-3/2	43	20,3	3	80	2 900	54	Cast iron	48 790
100WQ60-9-3/2	60	20,3	3	100	2 900	55	Cast iron	49 830
50WQ15-30-4/2	15	36	4	50	2 900	65	Cast iron	64 320
65WQ25-25-4/2	25	34	4	65	2 900	67	Cast iron	64 320
80WQ40-16-4/2	40	23,5	4	80	2 900	70	Cast iron	65 350
100WQ60-12-4/2	60	24	4	100	2 900	73	Cast iron	66 940
100WQ80-10-4/2	80	24	4	100	2 900	73	Cast iron	66 940
50WQ20-35-5.5/2	20	45	5,5	50	2 900	102	Cast iron	73 260
65WQ25-30-5.5/2	25	40	5,5	65	2 900	104	Cast iron	74 320
80WQ40-22-5.5/2	40	29	5,5	80	2 900	108	Cast iron	74 840
100WQ60-18-5.5/2	60	28	5,5	100	2 900	114	Cast iron	75 910
150WQ100-8-5.5/2	100	20	5,5	150	2 900	121	Cast iron	78 550
50WQ20-42-7.5/2	20	51	7,5	50	2 900	127	Cast iron	98 040
65WQ25-36-7.5/2	25	45	7,5	65	2 900	130	Cast iron	98 040
80WQ40-28-7.5/2	40	34	7,5	80	2 900	142	Cast iron	99 630
100WQ65-22-7.5/2	65	28	7,5	100	2 900	150	Cast iron	102 270
150WQ100-12-7.5/2	100	23	7,5	150	2 900	152	Cast iron	104 890
50WQ20-55-11/2	20	64	11	50	2 900	196	Cast iron	144 020
65WQ30-40-11/2	30	56	11	65	2 900	199	Cast iron	144 020
80WQ60-30-11/2	60	48	11	80	2 900	201	Cast iron	147 530
100WQ80-25-11/2	80	38	11	100	2 900	203	Cast iron	147 530
150WQ100-20-11/2	100	32	11	150	2 900	208	Cast iron	158 600
150WQ120-15-11/2	120	32	11	150	2 900	208	Cast iron	158 600
200WQ180-11-11/2	180	23	11	200	2 900	217	Cast iron	166 220
50WQ20-70-15/2	20	76	15	50	2 900	217	Cast iron	157 450
65WQ30-60-15/2	30	78	15	65	2 900	218	Cast iron	157 450
80WQ60-40-15/2	60	53	15	80	2 900	220	Cast iron	160 950
100WQ80-35-15/2	80	46	15	100	2 900	221	Cast iron	160 950
150WQ100-30-15/2	100	42	15	150	2 900	222	Cast iron	171 480
150WQ120-25-15/2	120	42	15	150	2 900	224	Cast iron	171 480
200WQ180-15-15/2	180	28	15	200	2 900	226	Cast iron	179 010
50WQ20-75-18.5/2	20	83	18,5	50	2 900	229	Cast iron	198 270
65WQ30-65-18.5/2	30	78	18,5	65	2 900	232	Cast iron	198 270
80WQ60-45-18.5/2	60	62	18,5	80	2 900	233	Cast iron	205 260
100WQ80-40-18.5/2	80	50	18,5	100	2 900	237	Cast iron	205 260
150WQ100-36-18.5/2	100	46	18,5	150	2 900	239	Cast iron	211 670
200WQ180-18-18.5/2	180	32	18,5	200	2 900	242	Cast iron	221 590
50WQ20-80-22/2	20	92	22	50	2 900	293	Cast iron	211 670
65WQ30-75-22/2	30	91	22	65	2 900	296	Cast iron	211 670
80WQ60-50-22/2	60	58	22	80	2 900	298	Cast iron	218 690
100WQ80-45-22/2	80	60	22	100	2 900	300	Cast iron	218 690
150WQ100-40-22/2	100	52	22	150	2 900	303	Cast iron	224 520
200WQ200-20-22/2	200	38	22	200	2 900	306	Cast iron	234 440
80WQ60-12-5.5/4	60	17,8	5,5	80	1 450	127	Cast iron	125 390
100WQ90-10-5.5/4	90	17	5,5	100	1 450	130	Cast iron	125 390
150WQ140-7-5.5/4	140	16,5	5,5	150	1 450	133	Cast iron	131 200
80WQ60-20-7.5/4	60	32	7,5	80	1 450	137	Cast iron	141 120
100WQ100-15-7.5/4	100	26	7,5	100	1 450	140	Cast iron	141 120
150WQ145-9-7.5/4	145	18,2	7,5	150	1 450	143	Cast iron	144 020
200WQ220-6-7.5/4	220	13,8	7,5	200	1 450	147	Cast iron	167 370
100WQ100-22-11/4	100	28	11	100	1 450	206	Cast iron	197 120
150WQ180-11-11/4	180	20	11	150	1 450	226	Cast iron	208 770
200WQ300-7-11/4	300	20	11	200	1 450	241	Cast iron	220 440
250WQ400-5-11/4	400	13,5	11	250	1 450	251	Cast iron	261 270
100WQ100-30-15/4	100	37	15	100	1 450	232	Cast iron	220 440
150WQ200-15-15/4	200	23,5	15	150	1 450	247	Cast iron	232 090
200WQ250-11-15/4	250	23	15	200	1 450	257	Cast iron	243 730
250WQ450-5-15/4	450	16	15	250	1 450	272	Cast iron	278 750
100WQ100-35-18.5/4	100	42,5	18,5	100	1 450	302	Cast iron	281 680
150WQ180-20-18.5/4	180	26,5	18,5	150	1 450	312	Cast iron	293 330
200WQ250-15-18.5/4	250	26	18,5	200	1 450	322	Cast iron	304 970
200WQ350-10-18.5/4	350	26	18,5	200	1 450	322	Cast iron	304 970
250WQ500-7-18.5/4	500	19,8	18,5	250	1 450	332	Cast iron	334 160
300WQ650-5-18.5/4	650	13	18,5	300	1 450	342	Cast iron	386 660
100WQ100-40-22/4	100	47	22	100	1 450	317	Cast iron	299 170
150WQ200-22-22/4	200	29	22	150	1 450	322	Cast iron	310 810
200WQ300-16-22/4	300	30	22	200	1 450	327	Cast iron	322 460
250WQ500-9-22/4	500	28,8	22	250	1 450	342	Cast iron	351 640
300WQ600-7-22/4	600	15,3	22	300	1 450	352	Cast iron	404 140
100WQ100-45-30/4	100	53	30	100	1 450	459	Cast iron	467 680
150WQ180-30-30/4	180	38	30	150	1 450	470	Cast iron	456 040
200WQ250-22-30/4	250	32	30	200	1 450	484	Cast iron	467 680
250WQ500-12-30/4	500	25	30	250	1 450	514	Cast iron	491 030
250WQ600-9-30/4	600	25	30	250	1 450	514	Cast iron	491 030
300WQ750-7-30/4	750	21	30	300	1 450	519	Cast iron	502 700
300WQ1000-6-30/6	1 000	13	30	300	980	939	Cast iron	787 260
350WQ1500-4-30/6	1 500	10,5	30	350	980	1 019	Cast iron	805 950
100WQ120-50-37/4	120	55	37	100	1 450	515	Cast iron	по запросу
150WQ200-35-37/4	200	41	37	150	1 450	525	Cast iron	по запросу
200WQ300-28-37/4	300	38	37	200	1 450	540	Cast iron	по запросу
200WQ350-25-37/4	350	38	37	200	1 450	540	Cast iron	по запросу
250WQ600-12-37/4	600	28	37	250	1 450	562	Cast iron	по запросу
300WQ700-9-37/4	700	23,5	37	300	1 450	570	Cast iron	по запросу
350WQ900-6-37/4	900	24	37	350	1 450	580	Cast iron	по запросу
350WQ1100-6-37/6	1 100	15,5	37	350	980	1 069	Cast iron	по запросу
100WQ100-57-45/4	100	63	45	100	1 450	564	Cast iron	по запросу
150WQ200-40-45/4	200	45	45	150	1 450	576	Cast iron	по запросу
200WQ300-32-45/4	300	42	45	200	1 450	592	Cast iron	по запросу
200WQ400-25-45/4	400	42	45	200	1 450	592	Cast iron	по запросу
250WQ600-15-45/4	600	30	45	250	1 450	622	Cast iron	по запросу
300WQ800-12-45/4	800	31,5	45	300	1 450	632	Cast iron	по запросу
350WQ1100-8-45/4	1 100	25	45	350	1 450	639	Cast iron	по запросу
350WQ1300-7-45/6	1 300	20	45	350	980	1 286	Cast iron	по запросу
100WQ100-65-55/4	100	72	55	100	1 450	826	Cast iron	по запросу
150WQ180-50-55/4	180	62	55	150	1 450	836	Cast iron	по запросу
200WQ300-40-55/4	300	52	55	200	1 450	846	Cast iron	по запросу
200WQ400-30-55/4	400	52	55	200	1 450	846	Cast iron	по запросу
250WQ600-20-55/4	600	35	55	250	1 450	856	Cast iron	по запросу
300WQ800-15-55/4	800	36	55	300	1 450	866	Cast iron	по запросу
350WQ1000-10-55/4	1 000	27	55	350	1 450	876	Cast iron	по запросу
350WQ1100-10-55/6	1 100	21	55	350	980	1 345	Cast iron	по запросу
500WQ1800-8-55/6	1 420	16	55	500	980	1 500	Cast iron	по запросу
100WQ120-75-75/4	120	82	75	100	1 450	1 019	Cast iron	по запросу
150WQ200-55-75/4	200	62	75	150	1 450	1 029	Cast iron	по запросу
200WQ350-45-75/4	350	55	75	200	1 450	1 039	Cast iron	по запросу
250WQ600-25-75/4	600	41	75	250	1 450	1 049	Cast iron	по запросу
300WQ800-20-75/4	800	30,2	75	300	1 450	1 059	Cast iron	по запросу
350WQ1000-15-75/4	1 000	29	75	350	1 450	1 069	Cast iron	по запросу
350WQ1400-11-75/6	1 400	26	75	350	980	1 524	Cast iron	по запросу
100WQ120-85-90/4	120	93	90	100	1 450	1 152	Cast iron	по запросу
150WQ200-70-90/4	200	82	90	150	1 450	1 172	Cast iron	по запросу
200WQ300-55-90/4	300	63	90	200	1 450	1 202	Cast iron	по запросу
200WQ400-50-90/4	400	63	90	200	1 450	1 202	Cast iron	по запросу
250WQ600-30-90/4	600	46	90	250	1 450	1 242	Cast iron	по запросу
300WQ800-25-90/4	800	40	90	300	1 450	1 272	Cast iron	по запросу
350WQ1000-18-90/4	1 000	43	90	350	1 450	1 302	Cast iron	по запросу
350WQ1200-18-90/6	1 200	30	90	350	980	1 944	Cast iron	по запросу
100WQ100-95-110/4	100	100	110	100	1 450	1 527	Cast iron	по запросу
150WQ180-70-110/4	180	78	110	150	1 450	1 547	Cast iron	по запросу
200WQ300-65-110/4	300	77	110	200	1 450	1 577	Cast iron	по запросу
250WQ600-40-110/4	600	52	110	250	1 450	1 627	Cast iron	по запросу
300WQ1000-25-110/4	1 000	42	110	300	1 450	1 657	Cast iron	по запросу
350WQ1300-20-110/4	1 300	40	110	350	1 450	1 697	Cast iron	по запросу
350WQ1500-16-110/6	1 500	31	110	350	980	2 315	Cast iron	по запросу
150WQ200-85-132/4	200	90	132	150	1 450	1 608	Cast iron	по запросу
200WQ400-75-132/4	400	90	132	200	1 450	1 658	Cast iron	по запросу
250WQ600-50-132/4	600	62	132	250	1 450	1 708	Cast iron	по запросу
300WQ800-36-132/4	800	44,5	132	300	1 450	1 758	Cast iron	по запросу
350WQ1100-28-132/4	1 100	49,5	132	350	1 450	1 808	Cast iron	по запросу
350WQ1500-18-132/6	1 500	37,5	132	350	980	2 557	Cast iron	по запросу
400WQ2000-15-132/6	2 000	34,2	132	400	980	2 600	Cast iron	по запросу
150WQ200-100-160/4	200	102	160	150	1 450	1 724	Cast iron	по запросу
200WQ400-85-160/4	400	103	160	200	1 450	1 774	Cast iron	по запросу
250WQ600-55-160/4	600	67	160	250	1 450	1 824	Cast iron	по запросу
300WQ800-40-160/4	800	63,5	160	300	1 450	1 834	Cast iron	по запросу
350WQ1000-35-160/4	1 000	37	160	350	1 450	1 944	Cast iron	по запросу
350WQ1400-23-160/6	1 400	41	160	350	980	2 826	Cast iron	по запросу
150WQ200-110-185/4	200	112	185	150	1 450	1 793	Cast iron	по запросу
200WQ400-90-185/4	400	105	185	200	1 450	1 843	Cast iron	по запросу
250WQ600-70-185/4	600	77	185	250	1 450	1 893	Cast iron	по запросу
300WQ900-40-185/4	900	66	185	300	1 450	1 943	Cast iron	по запросу
350WQ1100-35-185/4	1 100	48	185	350	1 450	1 993	Cast iron	по запросу
250WQ750-60-200/4	750	82	200	250	1 450	1 987	Cast iron	по запросу
300WQ1000-45-200/4	1 000	54	200	300	1 450	2 007	Cast iron	по запросу
350WQ1300-35-200/4	1 300	64	200	350	1 450	2 107	Cast iron	по запросу
300WQ1100-45-250/4	1 100	58	250	300	1 450	2 552	Cast iron	по запросу
350WQ1500-36-250/4	1 500	66	250	350	1 450	2 652	Cast iron	по запросу
300WQ1000-55-315/4	1 000	66	315	300	1 450	3 101	Cast iron	по запросу
350WQ1500-45-315/4	1 500	70	315	350	1 450	3 201	Cast iron	по запросу

Для чего сделана серия WQ

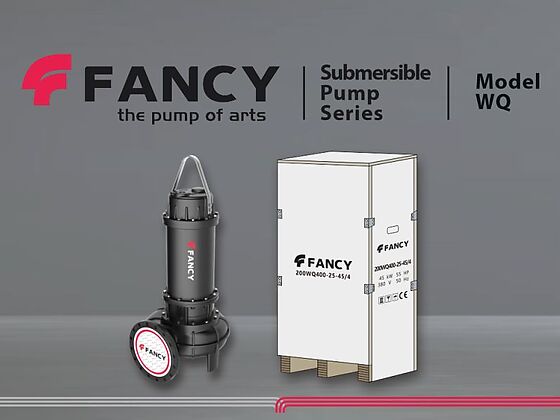

FANCY WQ перекачивает бытовые и производственные стоки с включениями — от канализационной насосной станции до дренажного приямка стройплощадки. Серия рассчитана на среду, где обычный дренажный насос заклинит: одноканальное колесо пропускает волокна и мягкие включения целиком, не измельчая их. Диапазон закрывает почти любую задачу по объёму: подача от 7 до 2000 м³/ч, напор от 10,5 до 112 м, мощность двигателя от 0,75 до 315 кВт. Если задача формулируется как «откачать стоки из ёмкости», WQ — первая серия, с которой стоит начинать подбор.

Что защищает насос от износа

Ресурс погружного насоса определяется не корпусом, а уплотнением вала — через него среда добирается до обмотки. В FANCY WQ стоит двойное механическое уплотнение с парой карбид кремния по карбиду кремния и корпусом из нержавеющей стали AISI 304: этот материал держит абразив, который быстро съедает графитовые пары. Корпус насоса — чугун с катафорезным покрытием, вал — нержавеющая сталь AISI 304, двигатель класса изоляции F со степенью защиты IP 68. Такой набор рассчитан на постоянную работу под водой, а не на периодическое включение.

Чем WQ отличается от других серий фекальных насосов

Внутри линейки FANCY погружных серий несколько, и путать их дорого. WQ — базовое чугунное исполнение с одноканальным колесом. WQS — то же по гидравлике, но целиком из нержавеющей стали, для агрессивных и солёных сред. WQV и WQAS добавляют режущий элемент: они рубят текстиль, который для WQ пройдёт только при достаточном свободном проходе. WQK работает вихревым колесом — там, где важно пропустить крупное включение, не касаясь его лопастями. WQC несёт закрытую рубашку охлаждения и потому может работать при частично оголённом корпусе. Выбор между ними определяется составом стока, а не только подачей и напором.

Как подобрать типоразмер

Обозначение модели читается по числам: первое — диаметр напорного патрубка в миллиметрах, дальше подача в кубометрах в час, напор в метрах и мощность в киловаттах, а последняя цифра после косой черты — число полюсов двигателя. Например, 100WQ80-25-11/4 — это патрубок 100 мм, 80 м³/ч, 25 м, 11 кВт, четыре полюса. Двухполюсные насосы дают напор при меньшем расходе, четырёх- и шестиполюсные — больший расход при том же двигателе и меньший износ. По графику Q-H на этой странице видно, как каждая модель ведёт себя не только в паспортной точке, но и в реальном рабочем диапазоне.

Что подтверждает характеристики

Кривые Q-H у большинства моделей WQ построены по заводским протоколам испытаний: насос прогоняли по режимам от закрытой задвижки до максимальной подачи и записывали напор, потребляемую мощность, ток и КПД. Это не расчётная кривая из буклета, а замер конкретного насоса на стенде. У каждой характеристики на странице модели указан источник, поэтому цифру можно проверить, а не принимать на веру.

Где применяется WQ

Серия закрывает эти задачи целиком или вместе с другими линейками раздела. На странице задачи — все подходящие серии с рабочими диапазонами.

Чем серии раздела отличаются друг от друга

FANCY WQ рядом с остальными линейками раздела «Фекальные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.

Только различающиеся характеристики

Серия	FANCY WQ	FANCY WQS	FANCY WQV	FANCY WQAS	FANCY WQK	FANCY WQH	FANCY WQC
Устройство				—	—
Тип насоса	Погружные фекальные насосы	Погружные фекальные насосы из нержавеющей стали	погружной насос с вихревым режущим колесом	погружной насос с режущим механизмом	погружной насос с вихревым колесом	погружной насос с измельчителем	погружной насос с рубашкой охлаждения
Рабочее колесо	Полуоткрытое или закрытое одноканальное колесо из чугуна	Колесо из нержавеющей стали AISI 304 или AISI 316	Вихревое колесо Vortex из стали 3Cr13 с режущим диском на входе	Колесо из нержавеющей стали AISI 201 с режущим механизмом	Открытое вихревое колесо VORTEX из чугуна	Колесо из чугуна QT500 с измельчителем	Одноканальное колесо из чугуна
Материалы	Корпус: Anti-corrosive coating cast iron; Вал: Stainless Steel 304; Уплотнение: Mechanical Seal, SiC/SiC/SS304; Двигатель: Insulation class F, Protection IP 68	—	—	—	—	—	—
Измельчитель	нет	нет	есть	есть	нет	есть	нет
Вихревое колесо	нет	нет	есть	нет	есть	нет	нет
Рубашка охлаждения	нет	нет	нет	нет	нет	нет	есть
Нержавеющая сталь	нет	есть	нет	нет	нет	нет	нет
Подача, м³/ч	7 — 2 000	10 — 200	10 — 700	60 — 900	15 — 60	7 — 10	50 — 3 000
Напор, м	7 — 112	6 — 60	13,5 — 76,3	13,5 — 78	15,2 — 35	15 — 44,5	7,5 — 74
Мощность, кВт	0,75 — 315	0,75 — 22	0,75 — 90	5,5 — 110	1,5 — 7,5	0,9 — 4	11 — 160
Патрубки, мм	50 … 500	50 … 200	50 … 300	80 … 300	50 … 150	40	80 … 500
Обороты, об/мин	980 / 1 450 / 2 900	2 900	1 450 / 2 900	1 450 / 2 900	2 900	2 900	740 / 980 / 1 450 / 2 900
Масса, кг	28 — 3 201	31 — 241	24 — 1 336	—	39 — 84	30 — 73	276 — 3 506
Температура среды	до +40 °C	до +40 °C	до +40 °C	до +40 °C	—	—	до +40 °C
Защита двигателя	IP 68	IP 68	IP 68	IP 68	IP 68	—	IP 68
Глубина погружения, м	5	5	5	5	—	—	5
Основное применение	Канализационные насосные станции посёлков и предприятий, приёмные резервуары очистных, стоки цехов и автомоек.	Стоки химических и пищевых производств, солёная и хлорированная вода, приморские объекты, стоки с активным хлором.	Бытовая канализация с текстилём и влажными салфетками: подвалы жилых домов, гостиницы, санузлы торговых центров.	Магистральные КНС и промышленные стоки с грубыми включениями, где напорная линия длинная и жгуты недопустимы.	Стоки с крупными и волокнистыми включениями: приёмные камеры очистных, стоки мясокомбинатов, животноводческие стоки.	Подъём стока на высоту и подача по длинной напорной линии: посёлки на склоне, перекачка в напорный коллектор.	Сухая и полусухая установка в КНС, работа при переменном уровне, перекачка горячих стоков производств.

Разделы

Применения

Серии

Модели

Погружные фекальные насосы WQ
