Погружные насосы WQV с вихревым режущим колесом

Чем WQV отличается от остальных фекальных насосов

Главное отличие WQV — вихревое рабочее колесо Vortex вместе с режущим диском на входе. Заводской каталог называет серию прямо: «Vortex cutting submersible pump», в русской версии — «Погружной насос с вихревым рабочим колесом», и расшифровка обозначения читается так же: WQV = погружной насос с вихревым рабочим колесом. Ни у одной другой серии FANCY эти два решения не соединены: у WQK вихревое колесо без резки, у WQAS и WQH резка при обычном колесе.

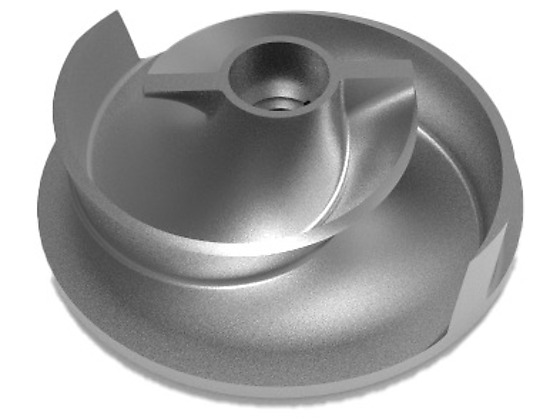

Работают они в паре. Вихревое колесо утоплено в заднюю часть корпуса, и перед ним остаётся свободная камера: поток закручивается вихрем, а твёрдое включение уходит в напорный патрубок, почти не касаясь лопастей — наматывать волокно тут не на что. Режущий диск стоит под колесом, на входе в эту камеру; кромка колеса проходит вплотную к его зубьям и работает как ножницы, перерезая текстиль до того, как он войдёт внутрь.

Почему у WQV КПД как у канального насоса, а не как у вихревого

Вихревое колесо обычно стоит половину КПД, но у WQV этого не происходит: по нашим оцифрованным кривым медиана максимального КПД серии — 51,8 % на 76 моделях. Для сравнения, у WQK со свободновихревым колесом медиана 34,6 % (20 моделей), а у канальной WQ — 54,3 % (190 моделей). То есть WQV работает почти как канальный насос, а проходимость имеет вихревую.

Объяснение в геометрии: у WQV колесо утоплено частично, а не полностью выведено из потока, как у WQK. Часть жидкости идёт через лопасти и получает напор напрямую, часть — закрученной струёй. Расплата за полное свободное вихревое колесо — вдвое меньший КПД, и WQV этой цены не платит.

Вывод для подбора: если в стоке волокно и текстиль, WQV обойдётся почти без потери экономичности против обычного фекального насоса. Если же в стоке идёт нерезаемое твёрдое — камень, кость, обломки, — берут FANCY WQK: там колесо выведено из потока целиком, и резать ничего не нужно.

Где серия применяется

WQV берут на канализационные насосные станции жилых кварталов, в приямки многоквартирных домов, гостиниц и торговых центров — везде, где в стоке гарантированно окажется бытовой мусор. Диапазон серии — подача от 10 до 700 м³/ч, напор от 13,5 до 76,3 м, мощность от 0,75 до 90 кВт, патрубки DN 50–300. Для промышленных стоков с крупными и твёрдыми включениями лучше подходит WQAS с более тяжёлым режущим механизмом из стали AISI 201.

Из чего сделан насос

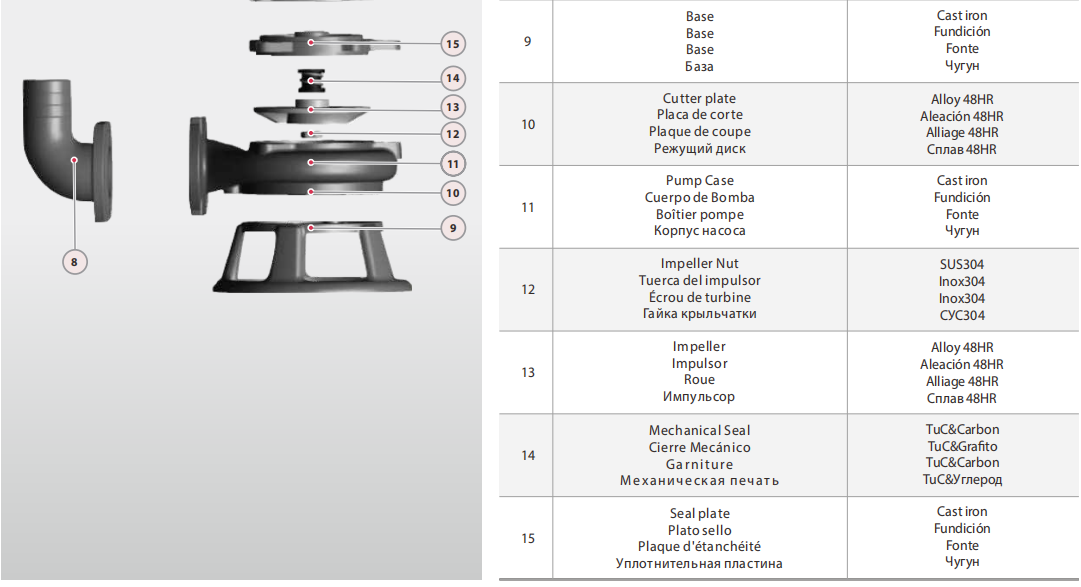

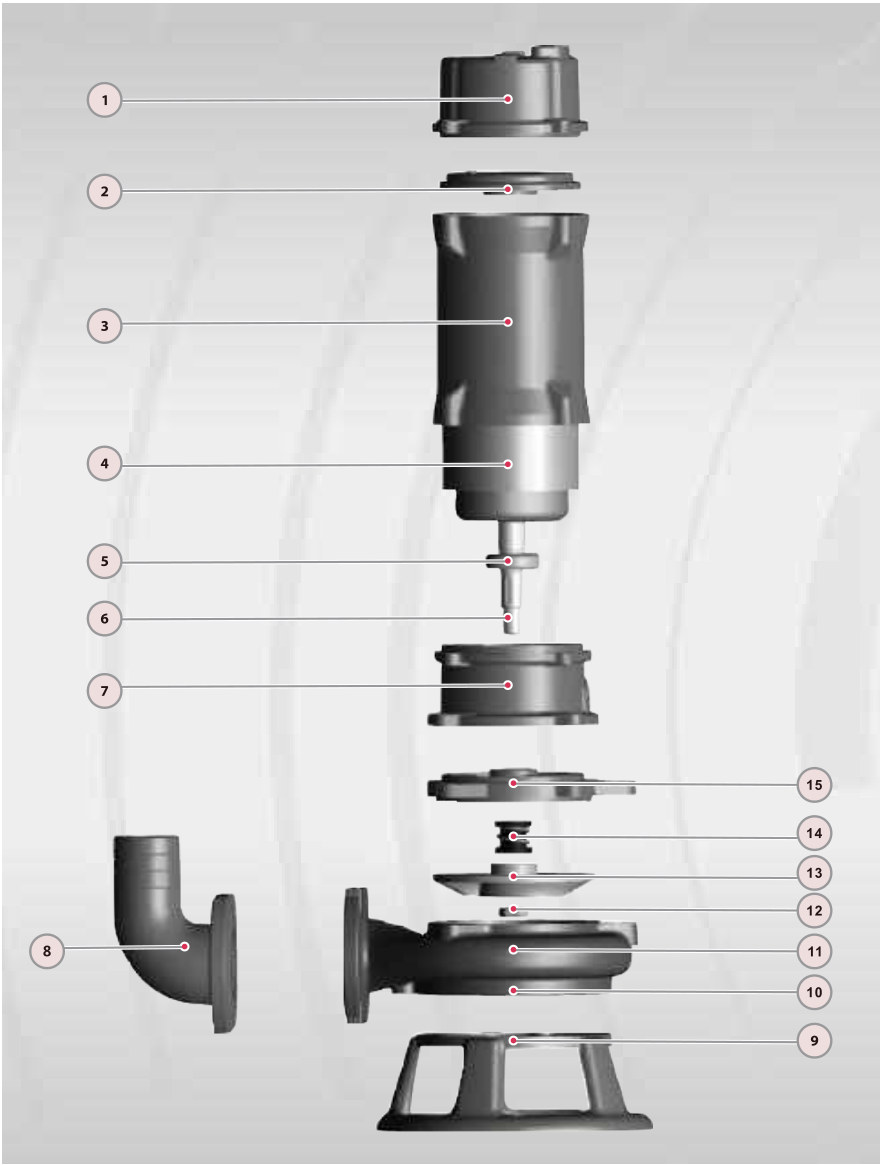

Материалы WQV взяты из перечня узлов в каталоге завода. Рабочее колесо — вихревое, из нержавеющей стали 3Cr13 твёрдостью 48 HR: она держит режущую кромку и не выкрашивается при ударе о твёрдое включение. Режущий диск под колесом — из стали 2Cr13 той же твёрдости. Корпус насоса, крышка и корпус двигателя, камера, выходной фланец и основание — чугун HT250 увеличенной толщины.

Вал выполнен из нержавеющей стали AISI 304, уплотнение вала механическое, пара карбид кремния по графиту с обоймой из стали 304. Двигатель — класс изоляции F, степень защиты IP 68, наибольшая глубина погружения 5 м, температура среды до 40 °C. По запросу завод ставит датчик влажности в масляной камере и в статоре, а также термистор PTC.

Два обозначения одной модели

В документации завода один и тот же насос встречается под двумя именами: развёрнутым вида 50WQV10-10-0.75 и коротким вида WQV50/0.75. Первое читается как «патрубок 50 мм, подача 10 м³/ч, напор 10 м, мощность 0,75 кВт», второе — «WQV с патрубком 50 мм, мощность 0,75 кВт». У четырёхполюсных исполнений на 1450 об/мин обозначение начинается с WQV4 — например, WQV4-200/45. На страницах моделей указаны оба варианта, поэтому насос находится по любому из них — в том числе если обозначение переписано из старого проекта.

Чем подтверждены кривые

Для всех моделей WQV характеристика Q-H построена по заводским протоколам испытаний: в них записаны подача, напор, потребляемая мощность, обороты и КПД в каждом режиме — от закрытой задвижки до максимальной подачи. Поэтому на графике видна не только паспортная точка, но и то, где насос работает с наибольшим КПД, а где уже уходит в перегрузку. Кривая на странице модели рисуется по этим числам, а не срисовывается с картинки каталога.

Как подобрать типоразмер WQV

Режущий диск решает задачу волокна, но не отменяет расчёта: рабочую точку берут по расходу в час пик и напору с учётом длины напорной линии. На длинном коллекторе потери дают больше половины требуемого напора, и модель, выбранная «по подаче», не выйдет на режим. Диаметр патрубка подбирают под существующую трубу — переход на меньший диаметр съедает напор на местном сопротивлении.

Что учесть в работе

Режущая пара изнашивается на песке быстрее, чем на текстиле: если в стоке есть абразив, ресурс кромки считают отдельно и держат запасной комплект — колесо и режущий диск меняются вместе, как пара. Насос ставят так, чтобы вход не упирался в дно приямка — иначе на входе постоянно висит осадок. При работе в паре насосы включают в чередовании: равномерная наработка продлевает ресурс обеих.
