Консольные насосы FSM4 на опорной раме, 1450 об/мин

Для чего сделана серия FSM4

FANCY FSM4 — тихоходное исполнение консольной серии FSM: тот же гидравлический ряд по EN 733, но на 1450 об/мин вместо 2900. Сто три модели дают подачу от 42 до 1100 м³/ч и напор от 5,3 до 64,5 м при мощности двигателя от 1,1 до 250 кВт. Как и FSM, серия поставляется насосной частью со свободным концом вала на опорной раме: двигатель подбирают отдельно и присоединяют через муфту, поэтому его меняют, не трогая гидравлику в трубопроводе. Масса в каталоге приведена для насосной части — двигатель в неё не входит. Такие насосы ставят на объектах, где насос работает круглосуточно годами: водозаборы, оборотное водоснабжение, перекачивающие станции.

Почему 1450 об/мин служат дольше

Износ проточной части растёт быстрее скорости потока: при вдвое меньших оборотах абразивные частицы бьют по лопаткам с вчетверо меньшей энергией. Отсюда практическое правило: на воде с песком, окалиной или взвесью тихоходный насос живёт в разы дольше быстроходного той же подачи. Вторая выгода — шум: четырёхполюсный двигатель заметно тише двухполюсного, и в помещении рядом с людьми это ощущается сразу. Третья — кавитационный запас: при меньших оборотах насосу нужно меньше давления на всасывании, поэтому FSM4 спокойнее работает с подпором ниже расчётного.

Материалы и конструкция

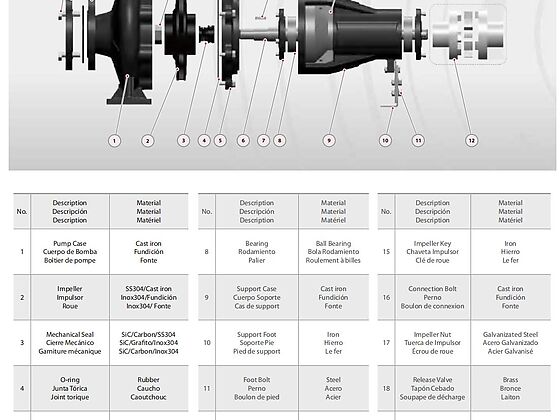

Корпус — чугун с катафорезным покрытием, рабочее колесо чугунное, вал хромированный. Присоединительные и монтажные размеры выполнены по EN 733: это тот же стандарт, по которому строят консольные насосы европейские производители, поэтому FSM4 встаёт на фундамент и фланцы вместо снятого насоса без переделки обвязки. Уплотнение вала — механическое либо сальниковое в зависимости от исполнения; сальник дешевле и ремонтируется на месте, механическое уплотнение не требует ежедневного внимания.

Где применяется FSM4

• Водозаборы и станции второго подъёма. Круглосуточная подача воды в городскую или заводскую сеть.
• Оборотное водоснабжение. Контуры градирен, охлаждение технологических линий.
• Системы пожаротушения. Основной и резервный насос станции: тихоходный насос уверенно держит расчётный расход.
• Орошение и мелиорация. Подача из открытого источника на поля и в накопительные ёмкости.
• Тепловые сети. Подпиточные и сетевые насосы, где важен ресурс и низкий шум.
• Промышленные линии. Перекачивание технической воды с включениями, где быстроходный насос изнашивается за сезон.

Чем FSM4 отличается от других серий консольных насосов

FSM — та же гидравлика на 2900 об/мин: компактнее и дешевле при том же напоре, но громче и быстрее изнашивается. FST и FST4 — моноблочные консольные насосы: гидравлика посажена прямо на вал двигателя, они занимают меньше места и не требуют центровки, но двигатель меняется вместе с узлом. FSC — насосы двустороннего входа на подачу до 9000 м³/ч, другой класс расходов. Выбор между FSM4 и FSM сводится к простому вопросу: если насос работает больше восьми часов в сутки и вода не идеально чистая, тихоходное исполнение окупается ресурсом.

Как читается обозначение

FSM4 80-315/110: FSM4 — серия и число полюсов двигателя (четыре, то есть 1450 об/мин), 80 — диаметр напорного патрубка в миллиметрах, 315 — номинальный диаметр рабочего колеса в миллиметрах, 110 — мощность двигателя в киловаттах. По диаметру колеса видно, к какому типоразмеру корпуса относится модель: 160, 200, 250, 315 и 400 мм — стандартный ряд EN 733.

Откуда взяты характеристики

Кривые Q-H моделей серии построены по данным завода — расчётной системе подбора и таблицам каталога FANCY. Источник указан на странице каждой модели. Ряды, снятые с печатных таблиц, приведены к гладкому виду методом наименьших квадратов: округление до целых метров в бумажном каталоге давало ступеньки, которых у реальной характеристики нет.
