Циркуляционные насосы
Циркуляционные насосы FB с тремя скоростями
FANCY FB — циркуляционный насос с тремя скоростями для контуров отопления и горячего водоснабжения. Девятнадцать моделей дают подачу 1,8–10 м³/ч при напоре 4,5–15 м и мощности всего 0,072–0,32 кВт. Ротор мокрый: механического уплотнения нет, теплоноситель сам смазывает керамические подшипники, поэтому насос работает сезонами без обслуживания и почти бесшумно.
| Моделей в серии | 19 |
|---|---|
| Подача | 1,8 — 10 м³/ч |
| Напор | 4,5 — 15 м |
| Мощность | 0,07 — 0,32 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 20×15, 25×20, 40×25, 50×32 мм |
| Масса | 2,6 — 5 кг |
| Рабочее колесо | Колесо из PPO, вал и подшипники керамические |
| Защита двигателя | IP 44 |
Характеристики серии FB
На поле наложены кривые Q-H по всему диапазону мощности серии. Точки кривых взяты из таблиц каталога производителя. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FB
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,1 | 0,2 | 0,4 | 0,57 | 0,76 | 0,85 | 1 | 1,2 | 1,4 | 1,6 | 1,7 | 1,8 | 2,1 | 2,2 | 2,3 | 2,4 | 2,6 | 2,8 | 3 | 3,2 | 3,6 | 3,8 | 3,8 | 5,9 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FB15-4-130 | м | 4,5 | 4,5 | 4,5 | 4,4 | 4,2 | 3,9 | 3,7 | 3,3 | 2,9 | 2,3 | 1,7 | 1,2 | 1 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 3 | 5,8 | 11 | 14 | 17 | 18 | 19 | 19 | 18 | 15 | 11 | 9,8 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,042 | 0,043 | 0,043 | 0,045 | 0,046 | 0,047 | 0,047 | 0,048 | 0,048 | 0,049 | 0,049 | 0,05 | 0,05 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FB25-4-130 | м | 4,5 | 4,5 | 4,4 | 4,3 | 4,3 | 4,2 | 4,1 | 4 | 3,9 | 3,7 | 3,5 | 3,2 | 3,1 | 2,6 | 2,2 | 2 | 1,7 | 1 | — | — | — | — | — | — | — | — |
| КПД | 0 | 2,4 | 4,9 | 10 | 14 | 19 | 21 | 25 | 28 | 31 | 33 | 33 | 33 | 30 | 27 | 25 | 22 | 14 | — | — | — | — | — | — | — | — | |
| кВт | 0,044 | 0,044 | 0,044 | 0,044 | 0,044 | 0,045 | 0,045 | 0,045 | 0,046 | 0,046 | 0,047 | 0,047 | 0,047 | 0,048 | 0,049 | 0,049 | 0,049 | 0,05 | — | — | — | — | — | — | — | — | |
| FB32-4-130 | м | 4,5 | 4,4 | 4,4 | 4,3 | 4,2 | 4,1 | 4 | 3,9 | 3,8 | 3,6 | 3,4 | 3,3 | 3,2 | 2,9 | 2,6 | 2,5 | 2,3 | 1,9 | 1,5 | 1 | — | — | — | — | — | — |
| КПД | 0 | 2,4 | 4,8 | 9,6 | 14 | 18 | 20 | 24 | 27 | 30 | 32 | 33 | 33 | 34 | 33 | 32 | 31 | 27 | 22 | 16 | — | — | — | — | — | — | |
| кВт | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,045 | 0,046 | 0,046 | 0,046 | 0,047 | 0,047 | 0,047 | 0,048 | 0,048 | 0,048 | 0,049 | 0,049 | 0,05 | — | — | — | — | — | — | |
| FB20-6-130 | м | 6 | 5,9 | 5,7 | 5,5 | 5,2 | 5 | 4,9 | 4,5 | 4,1 | 3,7 | 3,2 | 2,9 | 2,8 | 2,1 | 1,4 | 1 | — | — | — | — | — | — | — | — | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FB25-6-180 | м | 6 | 5,9 | 5,9 | 5,7 | 5,6 | 5,4 | 5,4 | 5,2 | 5 | 4,8 | 4,6 | 4,5 | 4,4 | 4 | 3,8 | 3,7 | 3,5 | 3,1 | 2,7 | 2,3 | 1,8 | 0,79 | — | — | — | — |
| КПД | 0 | 2,6 | 5,2 | 10 | 15 | 19 | 21 | 25 | 28 | 32 | 35 | 36 | 37 | 38 | 39 | 39 | 38 | 37 | 34 | 31 | 25 | 12 | — | — | — | — | |
| кВт | 0,055 | 0,055 | 0,055 | 0,055 | 0,056 | 0,056 | 0,056 | 0,056 | 0,057 | 0,057 | 0,057 | 0,058 | 0,058 | 0,058 | 0,059 | 0,059 | 0,059 | 0,06 | 0,06 | 0,061 | 0,062 | 0,063 | — | — | — | — | |
| FB32-6-180 | м | 6 | 5,9 | 5,9 | 5,7 | 5,6 | 5,4 | 5,3 | 5,1 | 5 | 4,8 | 4,6 | 4,4 | 4,3 | 4 | 3,8 | 3,7 | 3,5 | 3,2 | 2,9 | 2,6 | 2,2 | 1,5 | 1,1 | 1 | — | — |
| КПД | 0 | 2,8 | 5,5 | 11 | 15 | 19 | 21 | 25 | 28 | 32 | 34 | 36 | 36 | 38 | 39 | 39 | 39 | 38 | 37 | 35 | 31 | 23 | 17 | 17 | — | — | |
| кВт | 0,053 | 0,053 | 0,053 | 0,054 | 0,054 | 0,055 | 0,055 | 0,056 | 0,056 | 0,057 | 0,058 | 0,058 | 0,058 | 0,059 | 0,059 | 0,06 | 0,06 | 0,06 | 0,061 | 0,062 | 0,062 | 0,063 | 0,063 | 0,064 | — | — | |
| FB25-8-180 | м | 8 | 8 | 7,9 | 7,9 | 7,8 | 7,7 | 7,7 | 7,6 | 7,5 | 7,5 | 7,4 | 7,3 | 7,3 | 7,2 | 7,1 | 7,1 | 7 | 6,9 | 6,8 | 6,7 | 6,6 | 6,4 | 6,3 | 6,3 | 4,8 | 2,5 |
| КПД | 0 | 1,6 | 3,1 | 6,2 | 8,6 | 11 | 13 | 15 | 17 | 19 | 21 | 22 | 23 | 25 | 26 | 27 | 27 | 29 | 30 | 31 | 32 | 33 | 34 | 34 | 32 | 20 | |
| кВт | 0,13 | 0,13 | 0,13 | 0,13 | 0,14 | 0,14 | 0,14 | 0,14 | 0,14 | 0,15 | 0,15 | 0,15 | 0,15 | 0,16 | 0,16 | 0,16 | 0,17 | 0,17 | 0,17 | 0,18 | 0,18 | 0,19 | 0,19 | 0,19 | 0,24 | 0,27 | |
| FB20-12-180 | м | 12 | 12 | 12 | 11 | 11 | 11 | 11 | 11 | 10 | 10 | 9,9 | 9,7 | 9,7 | 9,3 | 8,8 | 8,6 | 8,3 | 7,7 | 6,9 | 6,1 | 5,1 | 3,2 | — | — | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Материалы и устройство
| Рабочее колесо | Колесо из PPO, вал и подшипники керамические |
|---|---|
| Корпус насоса | Anti-corrosive coating cast iron/SS304/Brass |
| Вал | Ceramic |
| Подшипники | Ceramic |
| Кабель | 1.2 meters with plug |
| Корпус двигателя | Aluminum |
Устройство серии FB

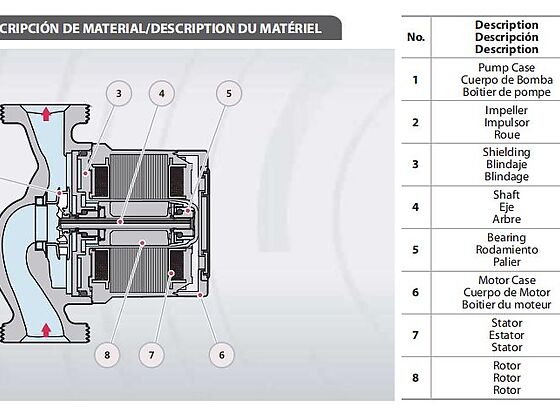

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Корпус насоса | Чугун |
| 2 | Рабочее колесо | Пластик |
| 3 | Экран статора | Нержавеющая сталь 304 |
| 4 | Вал | Керамика |
| 5 | Подшипник | Керамика |
| 6 | Корпус двигателя | Алюминий |
| 7 | Статор | Кремнистая сталь/медь |
| 8 | Ротор | Нержавеющая сталь 304 |
Модели серии FB
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|
| FB15-4-130 | 1,8 | 4,5 | 0,07 | 20×15 | 2,6 | 3 650 | |
| FB20-4-130 | 2 | 4,5 | 0,07 | 25×20 | 2,6 | 3 680 | |
| FB25-4-130 | 2,6 | 4,5 | 0,07 | 40×25 | 2,6 | 3 820 | |
| FB25-4-180 | 3 | 4,5 | 0,07 | 40×25 | 2,6 | 3 910 | |
| FB32-4-130 | 3 | 4,5 | 0,07 | 50×32 | 2,6 | 4 050 | |
| FB32-4-180 | 3,5 | 4,5 | 0,07 | 50×32 | 2,6 | 4 230 | |
| FB15-6-130 | 2 | 6 | 0,09 | 20×15 | 2,7 | 3 940 | |
| FB20-6-130 | 2,3 | 6 | 0,09 | 25×20 | 2,7 | 4 000 | |
| FB25-6-130 | 3,3 | 6 | 0,09 | 40×25 | 2,7 | 4 140 | |
| FB25-6-180 | 3,5 | 6 | 0,09 | 40×25 | 2,7 | 4 280 | |
| FB32-6-130 | 3,5 | 6 | 0,09 | 50×32 | 2,7 | 4 430 | |
| FB32-6-180 | 3,8 | 6 | 0,09 | 50×32 | 2,7 | 4 510 | |
| FB25-7-180 | 4 | 7 | 0,15 | 40×25 | 3 | 5 320 | |
| FB32-7-180 | 4 | 7 | 0,15 | 50×32 | 3 | 5 430 | |
| FB25-8-180 | 8 | 8 | 0,25 | 40×25 | 3,2 | 7 360 | |
| FB32-8-180 | 10 | 8 | 0,25 | 50×32 | 3,2 | 7 680 | |
| FB20-12-180 | 3,6 | 12 | 0,25 | 25×20 | 4,8 | 7 560 | |
| FB25-12-180 | 4 | 12 | 0,25 | 40×25 | 4,9 | 7 560 | |
| FB20-15-180 | 4,1 | 15 | 0,32 | 25×20 | 5 | 9 340 |
Зачем три скорости
Контур отопления редко работает в одном режиме: осенью нужен меньший расход, в мороз — больший. У FANCY FB скорость переключается тумблером на клеммной коробке, поэтому режим подбирается по факту, а не задаётся раз и навсегда при монтаже. Это дешевле частотного преобразователя и достаточно для домового контура, где ступеней регулирования нужно немного.
Керамика вместо подшипников качения
Вал и подшипники FB сделаны из керамики, а не из стали. В насосах с мокрым ротором подшипник смазывается самим теплоносителем, и стальная пара в воде с примесями изнашивается неровно — появляется характерный гул. Керамика не корродирует и держит сухой пуск дольше, что для отопления важно: воздушная пробка в контуре образуется хотя бы раз за сезон.
Что входит в поставку
Рабочее колесо изготовлено из PPO — полимера, стойкого к горячей воде, корпус двигателя алюминиевый, кабель идёт сразу с вилкой. Корпус насоса в базовом исполнении чугунный с антикоррозионным покрытием; для питьевого водоснабжения есть исполнение FB(B) с латунным корпусом, а для агрессивной среды — FB(S) из нержавеющей стали.
Как читается обозначение
В названии FB25-6-180 первое число — диаметр присоединения в миллиметрах, второе — напор в метрах на максимальной скорости, третье — монтажная длина в миллиметрах. Монтажная длина важнее, чем кажется: при замене насоса в готовой обвязке она должна совпасть, иначе придётся переваривать участок. Стандартные длины 130 и 180 мм соответствуют распространённым в России типоразмерам.
Где применяется FB
- Отопление. Основной контур радиаторов и малое кольцо котла: насос работает весь сезон без обслуживания, подшипники смазывает сам теплоноситель.
- ЖКХ и жилые дома. Домовые узлы и стояки, где важны тишина и предсказуемый ресурс.
- Горячее водоснабжение. Рециркуляция по кольцу ГВС — вода в стояках не остывает, и жильцам не приходится сливать её из крана.
- Загородный дом. Контуры тёплого пола и радиаторов, где ночью нагрузка ниже дневной и достаточно первой скорости.
- Тепловые пункты. Небольшие контуры зданий и смесительные узлы.
Как подобрать типоразмер
Расход считают по тепловой нагрузке контура, напор — по потерям в самом длинном кольце, а не по площади дома: два дома одинаковой площади с разной разводкой требуют разных насосов. Рабочая точка должна попадать в среднюю треть кривой — там насос работает тише и с наибольшим КПД. Трёхскоростное исполнение даёт запас на балансировку: после настройки петель режим переключают, не меняя насос.
Что учесть при монтаже
Вал насоса с мокрым ротором ставят строго горизонтально — иначе воздушная пробка оставляет подшипники без смазки. Перед пуском контур развоздушивают через винт на корпусе. Направление потока задаёт стрелка на корпусе; при обратном подключении насос будет работать, но подача упадёт в разы.
Откуда взяты характеристики
Диапазоны, напряжение, присоединительные размеры и материалы — из каталога и прайс-листа завода FANCY. Кривые Q-H для скоростей серии приведены по документам производителя.
Чем серии раздела отличаются друг от друга
FANCY FB рядом с остальными линейками раздела «Циркуляционные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.

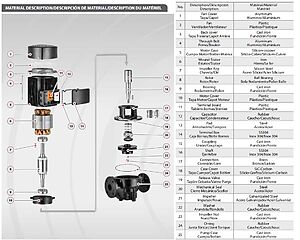

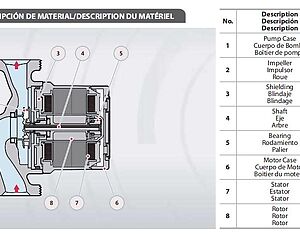

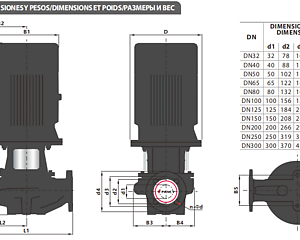

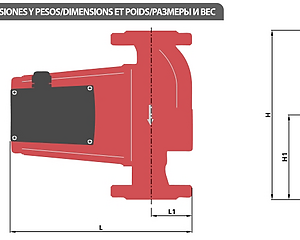

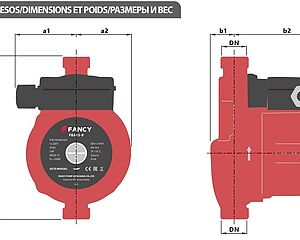

| Серия | FANCY FB | FANCY MHI | FANCY FBA | FANCY FB(S) | FANCY FB(B) | FANCY FBG | FANCY FBT | FANCY FTD |
|---|---|---|---|---|---|---|---|---|
| Устройство | — | — | — | |||||
| Габаритный чертёж | — | — | — | — | — | |||
| Тип насоса | циркуляционный насос с тремя скоростями | горизонтальный многоступенчатый насос | Автоматические циркуляционные насосы | циркуляционный насос FB(S) с корпусом из нержавеющей стали | циркуляционный насос FB(B) с латунным корпусом | Односкоростные циркуляционные насосы | циркуляционный насос с тремя скоростями | циркуляционный насос с патрубками на одной оси |
| Рабочее колесо | Колесо из PPO, вал и подшипники керамические | Колёса из нержавеющей стали AISI 304 | Колесо из PPO, вал и подшипники керамические | Колесо из PPO, корпус из нержавеющей стали | Колесо из PPO, корпус из латуни | Рабочее колесо из нержавеющей стали AISI 304 | Рабочее колесо и вал из нержавеющей стали AISI 304 | Колесо из чугуна, для нержавеющего исполнения AISI 304 |
| Материалы | Корпус: Anti-corrosive coating cast iron/SS304/Brass; Вал: Ceramic; Подшипники: Ceramic; Cable: 1.2 meters with plug; Motor case: Aluminum | — | — | — | — | — | — | — |
| Нержавеющая сталь | нет | есть | нет | есть | нет | нет | нет | нет |
| Многоступенчатый | нет | есть | нет | нет | нет | нет | нет | нет |
| Линейный (inline) | нет | нет | нет | нет | нет | нет | нет | есть |
| Подача, м³/ч | 1,8 — 10 | 2 — 16 | 1,5 — 4 | 2,6 — 10 | 2,6 — 10 | 10 — 35 | 10 — 53 | 8 — 900 |
| Напор, м | 4,5 — 15 | 22 — 68,5 | 9 — 15 | 4,5 — 12 | 4,5 — 12 | 9 — 20 | 5 — 18 | 12,8 — 86,7 |
| Мощность, кВт | 0,07 — 0,32 | 0,37 — 2,2 | 0,1 — 0,32 | 0,07 — 0,25 | 0,07 — 0,25 | 0,37 — 1,5 | 0,24 — 1,73 | 0,75 — 200 |
| Патрубки, мм | 20×15 … 50×32 | 25×25 … 50×40 | 20×15 … 25×20 | 25×20 … 50×32 | 25×20 … 50×32 | 40×40 … 80×80 | 32×32 … 80×80 | 32×32 … 300×300 |
| Обороты, об/мин | 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 1 450 / 2 900 | 1 450 / 2 900 |
| Масса, кг | 2,6 — 5 | 10 — 24 | 2,7 — 4 | 2,6 — 4,8 | 2,6 — 4,8 | 7,3 — 29,5 | 19,5 — 38,7 | 34 — 2 069 |
| Температура среды | — | до +120 °C | — | — | — | — | — | до +120 °C |
| Защита двигателя | IP 44 | IP 55 | IP 44 | — | — | IP 44 | IP 44 | IP 55 |
| Основное применение | Отопление частных домов и квартир, тёплый пол, рециркуляция горячего водоснабжения. | Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии. | Квартирные и домовые контуры отопления, где режим меняется в течение суток и нужен автоматический подбор скорости. | Рециркуляция горячего водоснабжения, контуры с кислородной агрессией, питьевые системы. | Питьевое водоснабжение и рециркуляция ГВС в жилых домах, гостиницах и общественных зданиях. | Домовые и цеховые контуры отопления, тепловые пункты, системы охлаждения с постоянным расходом. | Отопление зданий и производственных помещений, контуры кондиционирования, тепловые пункты. | Тепловые пункты и котельные, системы охлаждения, оборотное водоснабжение, кондиционирование крупных зданий. |
