Циркуляционные насосы FB(B) с латунным корпусом
FANCY FB(B) — циркуляционный насос с латунным корпусом для питьевого водоснабжения и рециркуляции горячей воды в жилом доме. Восемь моделей дают подачу 2,6–10 м³/ч при напоре 4,5–12 м и мощности 0,072–0,245 кВт. Латунь не отдаёт в воду ржавчину и не образует гальванической пары с бронзовой арматурой — в питьевой линии это решает и цвет воды, и судьбу резьбовых стыков.
| Моделей в серии | 8 |
|---|---|
| Подача | 2,6 — 10 м³/ч |
| Напор | 4,5 — 12 м |
| Мощность | 0,07 — 0,25 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 25×20, 40×25, 50×32 мм |
| Масса | 2,6 — 4,8 кг |
| Рабочее колесо | Колесо из PPO, корпус из латуни |
Характеристики серии FBB
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FBB
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,14 | 0,32 | 0,47 | 0,63 | 0,82 | 1 | 1,2 | 1,4 | 1,6 | 1,8 | 2,1 | 2,3 | 2,5 | 2,6 | 2,8 | 3 | 3,2 | 3,3 | 3,6 | 3,8 | 3,8 | 5,5 | 7,2 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FB(B)25-4-130 | м | 4,5 | 4,4 | 4,4 | 4,3 | 4,2 | 4,2 | 4 | 3,9 | 3,7 | 3,5 | 3,1 | 2,6 | 2,1 | 1,2 | 1 | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 3,4 | 7,9 | 12 | 16 | 21 | 25 | 29 | 31 | 33 | 33 | 30 | 26 | 17 | 14 | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,044 | 0,044 | 0,044 | 0,044 | 0,045 | 0,045 | 0,045 | 0,046 | 0,046 | 0,047 | 0,047 | 0,048 | 0,049 | 0,05 | 0,05 | — | — | — | — | — | — | — | — | — | — | — | |
| FB(B)25-4-180 | м | 4,5 | 4,4 | 4,3 | 4,3 | 4,2 | 4,1 | 3,9 | 3,8 | 3,6 | 3,4 | 3,2 | 2,8 | 2,5 | 2,1 | 1,9 | 1,5 | 1 | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 3,4 | 7,7 | 11 | 15 | 19 | 24 | 27 | 30 | 32 | 33 | 34 | 32 | 29 | 27 | 22 | 16 | — | — | — | — | — | — | — | — | — | |
| кВт | 0,043 | 0,043 | 0,044 | 0,044 | 0,044 | 0,044 | 0,045 | 0,045 | 0,046 | 0,046 | 0,047 | 0,047 | 0,048 | 0,049 | 0,049 | 0,049 | 0,05 | — | — | — | — | — | — | — | — | — | |
| FB(B)25-6-130 | м | 6 | 5,8 | 5,6 | 5,3 | 5,1 | 4,9 | 4,6 | 4,4 | 4,1 | 3,9 | 3,6 | 3,2 | 2,9 | 2,5 | 2,4 | 2 | 1,6 | 1,2 | 1 | — | — | — | — | — | — | — |
| КПД | 0 | 3,7 | 8,3 | 12 | 15 | 19 | 23 | 25 | 27 | 29 | 30 | 30 | 30 | 28 | 27 | 25 | 21 | 17 | 15 | — | — | — | — | — | — | — | |
| кВт | 0,05 | 0,051 | 0,051 | 0,052 | 0,053 | 0,054 | 0,055 | 0,056 | 0,057 | 0,057 | 0,058 | 0,059 | 0,06 | 0,061 | 0,061 | 0,062 | 0,062 | 0,063 | 0,063 | — | — | — | — | — | — | — | |
| FB(B)25-6-180 | м | 6 | 5,9 | 5,8 | 5,7 | 5,5 | 5,4 | 5,2 | 5 | 4,8 | 4,6 | 4,4 | 4 | 3,7 | 3,3 | 3,1 | 2,7 | 2,3 | 1,8 | 1,6 | 0,79 | — | — | — | — | — | — |
| КПД | 0 | 3,7 | 8,3 | 12 | 16 | 20 | 25 | 29 | 32 | 35 | 37 | 38 | 39 | 38 | 37 | 34 | 31 | 26 | 23 | 12 | — | — | — | — | — | — | |
| кВт | 0,055 | 0,055 | 0,055 | 0,055 | 0,056 | 0,056 | 0,056 | 0,057 | 0,057 | 0,057 | 0,058 | 0,058 | 0,059 | 0,06 | 0,06 | 0,06 | 0,061 | 0,062 | 0,062 | 0,063 | — | — | — | — | — | — | |
| FB(B)32-6-180 | м | 6 | 5,9 | 5,8 | 5,6 | 5,5 | 5,3 | 5,1 | 5 | 4,8 | 4,6 | 4,3 | 4 | 3,7 | 3,4 | 3,2 | 2,9 | 2,6 | 2,2 | 2,1 | 1,5 | 1,1 | 1 | — | — | — | — |
| КПД | 0 | 3,9 | 8,7 | 13 | 17 | 21 | 25 | 29 | 32 | 34 | 36 | 38 | 39 | 39 | 38 | 37 | 35 | 32 | 30 | 23 | 17 | 17 | — | — | — | — | |
| кВт | 0,053 | 0,053 | 0,054 | 0,054 | 0,055 | 0,055 | 0,056 | 0,056 | 0,057 | 0,058 | 0,058 | 0,059 | 0,059 | 0,06 | 0,06 | 0,061 | 0,062 | 0,062 | 0,062 | 0,063 | 0,063 | 0,064 | — | — | — | — | |
| FB(B)25-8-180 | м | 8 | 7,9 | 7,9 | 7,8 | 7,8 | 7,7 | 7,6 | 7,5 | 7,5 | 7,4 | 7,3 | 7,2 | 7,1 | 7 | 6,9 | 6,8 | 6,7 | 6,6 | 6,6 | 6,4 | 6,3 | 6,3 | 5,1 | 3,5 | 2,5 | — |
| КПД | 0 | 2,2 | 5 | 7,2 | 9,5 | 12 | 15 | 17 | 19 | 21 | 23 | 25 | 27 | 28 | 29 | 30 | 31 | 32 | 32 | 33 | 34 | 34 | 33 | 26 | 20 | — | |
| кВт | 0,13 | 0,13 | 0,13 | 0,13 | 0,14 | 0,14 | 0,14 | 0,14 | 0,15 | 0,15 | 0,15 | 0,16 | 0,16 | 0,17 | 0,17 | 0,17 | 0,18 | 0,18 | 0,18 | 0,19 | 0,19 | 0,19 | 0,23 | 0,26 | 0,27 | — | |
| FB(B)32-8-180 | м | 8 | 8 | 8 | 7,9 | 7,9 | 7,9 | 7,8 | 7,8 | 7,8 | 7,7 | 7,7 | 7,6 | 7,5 | 7,4 | 7,4 | 7,3 | 7,3 | 7,2 | 7,1 | 7 | 6,9 | 6,9 | 6,1 | 4,9 | 4,3 | 2,5 |
| КПД | 0 | 2,6 | 5,9 | 8,6 | 11 | 14 | 17 | 19 | 22 | 24 | 26 | 28 | 29 | 31 | 31 | 32 | 33 | 34 | 34 | 35 | — | — | — | — | — | — | |
| кВт | 0,099 | 0,1 | 0,11 | 0,11 | 0,12 | 0,12 | 0,13 | 0,13 | 0,14 | 0,14 | 0,15 | 0,15 | 0,16 | 0,16 | 0,17 | 0,17 | 0,18 | 0,18 | 0,19 | 0,2 | — | — | — | — | — | — | |
| FB(B)20-12-180 | м | 12 | 12 | 12 | 12 | 12 | 11 | 11 | 11 | 11 | 10 | 9,8 | 9,2 | 8,7 | 7,9 | 7,7 | 6,9 | 6,1 | 5,2 | 4,8 | 3,2 | — | — | — | — | — | — |
| КПД | 0 | 2,1 | 4,9 | 7,3 | 9,8 | 13 | 16 | 19 | 21 | 23 | 25 | 27 | 28 | 28 | 28 | 27 | 26 | 23 | 22 | 16 | — | — | — | — | — | — | |
| кВт | 0,18 | 0,18 | 0,18 | 0,18 | 0,18 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | — | — | — | — | — | — |
Материалы и устройство
| Рабочее колесо | Колесо из PPO, корпус из латуни |
|---|---|
| Корпус насоса | Anti-corrosive coating cast iron/SS304/Brass |
| Вал | Ceramic |
| Подшипники | Ceramic |
| Кабель | 1.2 meters with plug |
| Корпус двигателя | Aluminum |
Устройство серии FBB

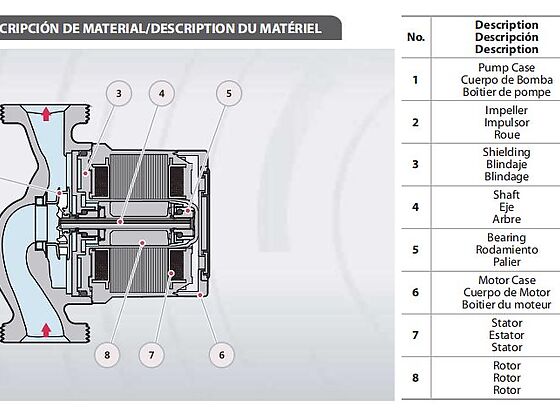

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Корпус насоса | Чугун |
| 2 | Рабочее колесо | Пластик |
| 3 | Экран статора | Нержавеющая сталь 304 |
| 4 | Вал | Керамика |
| 5 | Подшипник | Керамика |
| 6 | Корпус двигателя | Алюминий |
| 7 | Статор | Кремнистая сталь/медь |
| 8 | Ротор | Нержавеющая сталь 304 |
Модели серии FBB
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|
| FB(B)25-4-130 | 2,6 | 4,5 | 0,07 | 40×25 | 2,6 | 7 530 | |
| FB(B)25-4-180 | 3 | 4,5 | 0,07 | 40×25 | 2,6 | 8 050 | |
| FB(B)25-6-130 | 3,3 | 6 | 0,09 | 40×25 | 2,7 | 7 530 | |
| FB(B)25-6-180 | 3,5 | 6 | 0,09 | 40×25 | 2,7 | 8 400 | |
| FB(B)32-6-180 | 3,8 | 6 | 0,09 | 50×32 | 2,7 | 8 710 | |
| FB(B)25-8-180 | 8 | 8 | 0,25 | 40×25 | 3,2 | 12 420 | |
| FB(B)32-8-180 | 10 | 8 | 0,25 | 50×32 | 3,2 | 14 690 | |
| FB(B)20-12-180 | 3,6 | 12 | 0,25 | 25×20 | 4,8 | 12 420 |
Для чего сделана серия FB(B)
FANCY FB(B) ставится в контур, где вода идёт людям в кран: рециркуляция горячего водоснабжения, подпор в питьевой линии, кольцо от бойлера к дальним точкам разбора. Латунный корпус выбран не ради вида — это привычный для питьевых систем материал, который не корродирует в постоянно обновляющейся воде и стыкуется с латунной и бронзовой арматурой без гальванической пары. Восемь моделей серии дают подачу от 2,6 до 10 м³/ч при напоре 4,5–12 м и мощности 0,072–0,245 кВт: в частном доме такой насос за сутки потребляет меньше, чем электрочайник за одно кипячение.
Что даёт латунь в питьевом контуре
Три вещи. Во-первых, латунь не отдаёт в воду продукты коррозии — вода на смесителе остаётся прозрачной даже после простоя. Во-вторых, в паре с латунной и бронзовой арматурой не возникает разности потенциалов, разъедающей резьбовые соединения: разнородные металлы в питьевой линии — частая причина течей на стыках через два-три года. В-третьих, латунь спокойно держит температуру ГВС и хлорирование, обычное для городской воды.
Конструкция
Мокрый ротор — механического уплотнения нет, значит нет и узла, который со временем начинает подтекать. Вал и подшипники керамические: они не ржавеют и переносят кратковременный сухой ход при завоздушивании контура. Рабочее колесо из PPO не обрастает отложениями, а корпус двигателя алюминиевый — насос легко удержать одной рукой при монтаже. Скорость переключается тумблером на клеммной коробке, положений три.
Где применяется FB(B)
- Рециркуляция ГВС в частном доме. Кольцо от бойлера до дальнего смесителя: горячая вода идёт сразу, а не через полминуты.
- Квартира и таунхаус. Подпор в короткой линии горячей воды, где давления от стояка не хватает.
- Небольшая гостиница, база отдыха, баня. Контуры разбора горячей воды с разнесёнными точками.
- Питьевые линии. Циркуляция в системе, где вода идёт на приготовление пищи.
- Замена ржавеющего насоса. Установка вместо чугунного в готовой обвязке — присоединение и монтажные длины стандартные.
Чем FB(B) отличается от других серий циркуляционных насосов
FB — то же по гидравлике, но чугунный: его место в закрытом контуре отопления. FB(S) — нержавеющая сталь, назначение совпадает с FB(B), различие в материале и цене. FBA — автоматический пуск по расходу для тех, кому важно, чтобы насос не работал круглосуточно. FBT и FBG — фланцевые насосы на десятки кубометров в час для отопления зданий. Внутри бытового ряда выбор простой: закрытое отопление — FB, горячая и питьевая вода — FB(B) или FB(S).
Как читается обозначение
FB(B)32-8-180: FB — серия, (B) — латунный корпус, 32 — диаметр присоединения в миллиметрах, 8 — максимальный напор в метрах, 180 — монтажная длина корпуса. Монтажная длина 130 или 180 мм определяет, встанет ли насос в готовый участок трубы без переделки, поэтому при замене сверяют именно её.
Откуда взяты характеристики
Кривые Q-H оцифрованы из таблиц заводского даташита для 50 Гц; из восьми моделей серии характеристика есть у шести. Для остальных завод приводит только паспортную точку, и достраивать кривую догадками мы не стали — источник каждой характеристики указан на странице модели. Паспортные значения относятся к максимальной скорости.
Чем серии раздела отличаются друг от друга
FANCY FB(B) рядом с остальными линейками раздела «Циркуляционные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
