Горизонтальные многоступенчатые насосы CHLF
FANCY CHLF — горизонтальный многоступенчатый насос, у которого нержавеющий не только пакет ступеней, но и корпус: для питьевой воды и пищевых производств. Двадцать восемь моделей дают 2–20 м³/ч при напоре 9–50 м и мощности 0,37–4,4 кВт, материал AISI 304, по заказу AISI 316. В контакте с водой не остаётся ни одной чугунной поверхности — это и есть разница в цене с CHLFT.
| Моделей в серии | 28 |
|---|---|
| Подача | 2 — 20 м³/ч |
| Напор | 9 — 50 м |
| Мощность | 0,37 — 4,4 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 25×25, 32×25, 40×32, 40×40, 50×50 мм |
| Масса | 16 — 48 кг |
| Рабочее колесо | Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали |
| Температура среды | до +120 °C |
| Защита двигателя | IP 55 |
| Класс изоляции | F |
Характеристики серии CHLF
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY CHLF
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,18 | 0,74 | 1,2 | 1,7 | 2,3 | 2,8 | 3,3 | 3,5 | 4,1 | 5,1 | 5,8 | 6,6 | 7 | 7,5 | 8,8 | 10 | 11 | 12 | 13 | 15 | 16 | 19 | 21 | 22 | 28 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CHLF2-2 | м | 19 | 19 | 19 | 18 | 16 | 13 | 11 | 8,5 | 7,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 8,3 | 28 | 36 | 41 | 39 | 35 | 28 | 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,092 | 0,1 | 0,13 | 0,15 | 0,18 | 0,22 | 0,24 | 0,27 | 0,29 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| CHLF2-4 | м | 37 | 37 | 36 | 34 | 31 | 27 | 23 | 18 | 16 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 8,2 | 28 | 36 | 41 | 39 | 35 | 28 | 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,18 | 0,2 | 0,25 | 0,29 | 0,35 | 0,43 | 0,49 | 0,57 | 0,6 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| CHLF4-4 | м | 38 | 38 | 38 | 37 | 37 | 35 | 34 | 33 | 32 | 31 | 27 | 24 | 21 | 19 | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 5 | 19 | 28 | 36 | 43 | 46 | 49 | 49 | 49 | 45 | 40 | 33 | 30 | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,33 | 0,34 | 0,39 | 0,42 | 0,46 | 0,52 | 0,56 | 0,61 | 0,63 | 0,69 | 0,83 | 0,95 | 1,1 | 1,2 | — | — | — | — | — | — | — | — | — | — | — | — | |
| CHLF12-1 | м | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 11 | 11 | 11 | 10 | 10 | 9,6 | 8,4 | 6,9 | 6 | — | — | — | — |
| КПД | 0 | 1,3 | 5,2 | 8,2 | 12 | 16 | 19 | 23 | 24 | 28 | 34 | 39 | 43 | 45 | 48 | 53 | 57 | 59 | 60 | 59 | 55 | 52 | — | — | — | — | |
| кВт | 0,48 | 0,47 | 0,47 | 0,47 | 0,46 | 0,46 | 0,46 | 0,46 | 0,46 | 0,47 | 0,47 | 0,47 | 0,48 | 0,48 | 0,49 | 0,5 | 0,51 | 0,51 | 0,51 | 0,52 | 0,51 | 0,51 | — | — | — | — | |
| CHLF16-1 | м | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 12 | 12 | 12 | 12 | 11 | 10 | 9,2 | 7,7 | 6,9 | — |
| КПД | 0 | 1,3 | 5,2 | 8,2 | 12 | 16 | 19 | 22 | 24 | 27 | 32 | 37 | 41 | 43 | 45 | 50 | 56 | 58 | 60 | 63 | 65 | 66 | 65 | 60 | 57 | — | |
| кВт | 0,45 | 0,45 | 0,46 | 0,47 | 0,48 | 0,49 | 0,5 | 0,51 | 0,52 | 0,53 | 0,55 | 0,56 | 0,57 | 0,58 | 0,59 | 0,61 | 0,63 | 0,64 | 0,65 | 0,66 | 0,68 | 0,69 | 0,71 | 0,72 | 0,73 | — | |
| CHLF8-4 | м | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 39 | 38 | 37 | 37 | 36 | 33 | 30 | 27 | — | — | — | — | — | — | — | — |
| КПД | 0 | 2,5 | 10 | 15 | 22 | 28 | 33 | 37 | 39 | 43 | 49 | 53 | 55 | 56 | 57 | 56 | 53 | 50 | — | — | — | — | — | — | — | — | |
| кВт | 0,67 | 0,68 | 0,73 | 0,76 | 0,8 | 0,85 | 0,89 | 0,94 | 0,95 | 1 | 1,1 | 1,2 | 1,2 | 1,3 | 1,3 | 1,4 | 1,6 | 1,6 | — | — | — | — | — | — | — | — | |
| CHLF20-2 | м | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 27 | 27 | 27 | 27 | 26 | 25 | 25 | 23 | 21 | 20 | 14 |
| КПД | 0 | 1,2 | 5 | 7,9 | 11 | 15 | 18 | 21 | 22 | 26 | 31 | 34 | 38 | 40 | 42 | 47 | 51 | 53 | 55 | 59 | 61 | 62 | 64 | 63 | 63 | 55 | |
| кВт | 0,9 | 0,91 | 0,94 | 0,96 | 0,99 | 1 | 1 | 1,1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,3 | 1,3 | 1,3 | 1,4 | 1,5 | 1,5 | 1,5 | 1,6 | 1,7 | 1,7 | 1,8 | 1,9 | 1,9 | 2 | |
| CHLF16-3 | м | 42 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 40 | 40 | 40 | 40 | 39 | 38 | 38 | 37 | 35 | 34 | 31 | 27 | 25 | — |
| КПД | 0 | 1,3 | 5,2 | 8,2 | 12 | 16 | 19 | 22 | 24 | 27 | 33 | 37 | 41 | 43 | 45 | 50 | 56 | 58 | 60 | 63 | 65 | 66 | 65 | 60 | 57 | — | |
| кВт | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,7 | 1,7 | 1,7 | 1,7 | 1,8 | 1,8 | 1,8 | 1,8 | 1,9 | 2 | 2 | 2 | 2,1 | 2,2 | 2,3 | 2,4 | 2,6 | 2,6 | — |
Материалы и устройство
| Рабочее колесо | Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали |
|---|---|
| Корпус насоса, рабочие колёса, диффузоры | Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна и определяется как цена CHLF+35% |
| Вал | Stainless Steel 304 |
| Механическое уплотнение | Mechanical Seal,Mechanical Seal, Graphite-Silicon Carbide-Viton (can be use for ethylene glycol/propylene glycol up to 50% concentration/temperature up to + 120 degrees.) |
| Подшипники | High quality bearing |
| Flange | Suction and discharge port in G20 thread |
Устройство серии CHLF

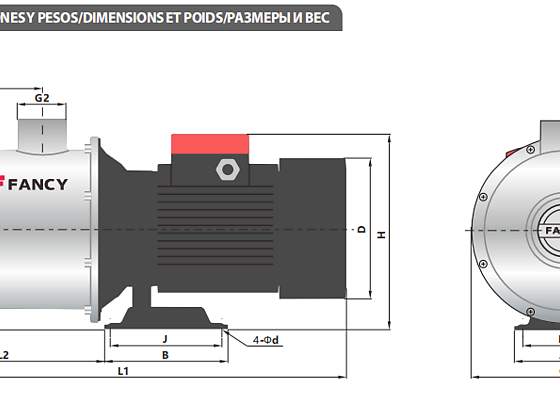

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Корпус насоса | Нержавеющая сталь 304 |
| 2 | Рабочее колесо | Нержавеющая сталь 304 |
| 3 | Диффузор | Нержавеющая сталь 304 |
| 4 | Механическое уплотнение вала | Графит-Карбид Кремния– Витон |
| 5 | Подшипник | SKF/Сталь |
| 6 | Вал | Нержавеющая сталь 304 |
| 7 | Ротор | Кремниевая сталь |
| 8 | Статор | Кремниевая сталь /Медь |
Модели серии CHLF
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Колесо | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|---|
| CHLF2-2 | 2 | 15 | 0,37 | 25×25 | 16 | 2xSS304 | 22 370 | |
| CHLF2-3 | 2 | 22 | 0,37 | 25×25 | 16 | 3xSS304 | 23 380 | |
| CHLF2-4 | 2 | 29 | 0,55 | 25×25 | 16 | 4xSS304 | 24 530 | |
| CHLF2-5 | 2 | 36 | 0,55 | 25×25 | 16 | 5xSS304 | 27 230 | |
| CHLF2-6 | 2 | 44 | 0,75 | 25×25 | 19 | 6xSS304 | 32 000 | |
| CHLF4-2 | 4 | 15 | 0,37 | 32×25 | 16 | 2xSS304 | 22 660 | |
| CHLF4-3 | 4 | 23,5 | 0,55 | 32×25 | 16 | 3xSS304 | 24 090 | |
| CHLF4-4 | 4 | 31 | 0,75 | 32×25 | 19 | 4xSS304 | 28 410 | |
| CHLF4-5 | 4 | 39 | 1,1 | 32×25 | 19 | 5xSS304 | 32 290 | |
| CHLF4-6 | 4 | 47 | 1,1 | 32×25 | 19 | 6xSS304 | 35 160 | |
| CHLF8-1 | 8 | 9 | 0,75 | 40×32 | 22 | 1xSS304 | 33 300 | |
| CHLF8-2 | 8 | 18 | 0,75 | 40×32 | 22 | 2xSS304 | 33 980 | |
| CHLF8-3 | 8 | 27 | 1,1 | 40×32 | 27 | 3xSS304 | 36 370 | |
| CHLF8-4 | 8 | 35 | 1,5 | 40×32 | 30 | 4xSS304 | 46 720 | |
| CHLF8-5 | 8 | 45 | 2,2 | 40×32 | 32 | 5xSS304 | 58 280 | |
| CHLF12-1 | 12 | 9,5 | 0,75 | 40×40 | 22 | 1xSS304 | 34 500 | |
| CHLF12-2 | 12 | 19,5 | 1,2 | 40×40 | 23 | 2xSS304 | 40 480 | |
| CHLF12-3 | 12 | 29,5 | 1,8 | 40×40 | 27 | 3xSS304 | 45 050 | |
| CHLF12-4 | 12 | 39,5 | 2,4 | 40×40 | 31 | 4xSS304 | 57 070 | |
| CHLF12-5 | 12 | 50 | 3 | 40×40 | 37 | 5xSS304 | 67 420 | |
| CHLF16-1 | 16 | 10,5 | 1,1 | 50×50 | 19 | 1xSS304 | 37 870 | |
| CHLF16-2 | 16 | 21,7 | 2,2 | 50×50 | 29 | 2xSS304 | 46 000 | |
| CHLF16-3 | 16 | 34 | 3 | 50×50 | 36 | 3xSS304 | 59 230 | |
| CHLF16-4 | 16 | 45 | 4 | 50×50 | 45 | 4xSS304 | 68 370 | |
| CHLF20-1 | 20 | 10 | 1,1 | 50×50 | 19 | 1xSS304 | 39 300 | |
| CHLF20-2 | 20 | 22 | 2,2 | 50×50 | 29 | 2xSS304 | 47 210 | |
| CHLF20-3 | 20 | 34 | 4 | 50×50 | 44 | 3xSS304 | 65 500 | |
| CHLF20-4 | 20 | 46,5 | 4,4 | 50×50 | 48 | 4xSS304 | 72 970 |
Для чего сделана серия CHLF
FANCY CHLF применяют там, где к воде предъявляют требования по составу: питьевое водоснабжение, пищевое и фармацевтическое производство, линии водоподготовки и розлива. Двадцать восемь моделей серии дают подачу от 2 до 20 м³/ч и напор от 9 до 50 м при мощности 0,37–4,4 кВт. Ключевое отличие от CHL и CHLFT — материал корпуса: здесь он тоже из нержавеющей стали, а не только внутренний пакет ступеней. В контакте с водой не остаётся ни одной чугунной поверхности.
Почему корпус важнее, чем кажется
В горизонтальном многоступенчатом насосе с чугунным корпусом внутренний пакет ступеней часто уже нержавеющий — и это создаёт иллюзию, что насос годится для питьевой воды. На деле вода касается и корпуса: он образует камеры всасывания и нагнетания, а на его стенках при простое образуется рыжий налёт. Для технической воды это несущественно, для питьевой и пищевой линии — брак. Поэтому CHLF стоит дороже CHLFT при одинаковой гидравлике: разница в цене и есть плата за материал корпуса.
Материалы и уплотнение
Корпус, рабочие колёса, диффузоры и вал — нержавеющая сталь AISI 304. По заказу серия поставляется в исполнении AISI 316: этот сплав с молибденом заметно устойчивее к хлоридам, поэтому его берут для морской воды, рассолов и линий с активным хлорированием. Механическое уплотнение — графит по карбиду кремния с эластомером Viton, температура среды до +120 °C, допускается гликолевая смесь концентрацией до 50 %. Подшипники качения, присоединение резьбовое.
Где применяется CHLF
- Пищевые производства. Подача воды в варочные и моечные линии, приготовление растворов, розлив напитков.
- Водоподготовка. Напор на фильтры, умягчители, установки обратного осмоса и ультрафильтрации.
- Питьевое водоснабжение. Повышение давления в зданиях, где вода идёт на разбор.
- Фармацевтика и лаборатории. Контуры подготовленной воды с жёсткими требованиями по составу.
- Химические линии. Перекачивание слабых растворов кислот и щелочей — в исполнении AISI 316.
- Бассейны и аквапарки. Контуры с хлорированной водой, где чугун и обычная сталь не держатся.
Чем CHLF отличается от других серий многоступенчатых насосов
CHLFT — та же гидравлика в чугунном корпусе: выбирают, когда вода техническая и экономия важнее материала. CHL — облегчённое исполнение с нержавеющим пакетом ступеней. CM — усиленная версия с напором до 60 м. MHI — горизонтальный нержавеющий насос меньшей подачи, но с напором до 68,5 м. CDM и CDL — вертикальные многоступенчатые на большие напоры. Правило простое: вода питьевая или пищевая — CHLF, техническая — CHLFT.
Как читается обозначение
CHLF12-4: CHLF — серия, 12 — номинальная подача в кубометрах в час, 4 — число ступеней. Подачи фиксированы рядом 2, 4, 8, 12, 16 и 20 м³/ч; напор растёт с числом ступеней от одной до шести. Диаметры патрубков указаны в характеристиках модели и зависят от типоразмера.
Откуда взяты характеристики
Кривые Q-H для всех двадцати восьми моделей серии получены из расчётной системы подбора завода FANCY — двадцать точек на модель, вместе с мощностью на валу, КПД и кавитационным запасом. Источник указан на странице каждой модели, рабочая точка сверена с паспортной из прайс-листа.
Чем серии раздела отличаются друг от друга
FANCY CHLF рядом с остальными линейками раздела «Поверхностные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY CHLF | FANCY CDM / CDMF | FANCY CDL / CDLF | FANCY CM | FANCY CHL | FANCY CHLFT | FANCY MHI | FANCY FVL | FANCY FVC |
|---|---|---|---|---|---|---|---|---|---|
| Устройство | — | ||||||||
| Габаритный чертёж | — | — | |||||||
| Тип насоса | горизонтальный многоступенчатый насос | вертикальный многоступенчатый насос | вертикальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | многоступенчатый насос с одним валом | многоступенчатый насос с муфтовым соединением |
| Рабочее колесо | Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304, число ступеней указано в обозначении | Колёса из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием | Колёса из нержавеющей стали AISI 304 | Колёса из PPO, корпус из чугуна с катафорезным покрытием | Колёса из PPO или нержавеющей стали, корпус из чугуна |
| Материалы | Корпус насоса, рабочие колёса, диффузоры: Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна и определяется как цена CHLF+35%; Вал: Stainless Steel 304; Уплотнение: Mechanical Seal,Mechanical Seal, Graphite-Silicon Carbide-Viton (can be use for ethylene glycol/propylene glycol up to 50% concentration/temperature up to + 120 degrees.); Подшипники: High quality bearing; Flange: Suction and discharge port in G20 thread | — | — | — | — | — | — | — | — |
| Нержавеющая сталь | есть | есть | есть | есть | есть | нет | есть | нет | нет |
| Подача, м³/ч | 2 — 20 | 1 — 395 | 1 — 200 | 2 — 20 | 2 — 20 | 2 — 20 | 2 — 16 | 2 — 12 | 2 — 12 |
| Напор, м | 9 — 50 | 11 — 412 | 7 — 247 | 9 — 60 | 9 — 50 | 9 — 50 | 22 — 68,5 | 22 — 104 | 36 — 156 |
| Мощность, кВт | 0,37 — 4,4 | 0,37 — 315 | 0,37 — 110 | 0,37 — 4,4 | 0,37 — 4 | 0,37 — 4,4 | 0,37 — 2,2 | 0,55 — 4 | 1,5 — 7,5 |
| Патрубки, мм | 25×25 … 50×50 | 25×25 … 200×200 | 25×25 … 150×150 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 50×40 | 25×25 … 50×50 | 25×25 … 50×50 |
| Масса, кг | 16 — 48 | 26 — 2 480 | 23 — 1 317 | 11 — 41 | 14 — 46 | 16 — 48 | 10 — 24 | 30 — 43 | 34 — 63 |
| Температура среды | до +120 °C | до +120 °C | до +120 °C | до +120 °C | до +120 °C | — | до +120 °C | — | — |
| Защита двигателя | IP 55 | IP 55 | IP 55 | IP 55 | IP 55 | — | IP 55 | — | — |
| Основное применение | Пищевые линии, молочные и пивоваренные производства, водоподготовка, розлив питьевой воды. | Повысительные станции зданий, водоподготовка и обратный осмос, котельные, промывка фильтров, технологические линии. | Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры. | Водоснабжение частных домов и небольших зданий, полив, подача из накопительной ёмкости, повышение давления. | Повышение давления в системах водоснабжения, мойка, орошение теплиц, подпитка контуров отопления. | Водоснабжение и повышение давления там, где среда нейтральна, а нержавеющий корпус избыточен. | Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии. | Водоснабжение зданий и небольших производств, подпитка контуров, полив, подача из ёмкости. | Повышение давления там, где двигатель обслуживают отдельно от гидравлики: непрерывные контуры и высокая наработка. |
