Поверхностные насосы
Горизонтальные многоступенчатые насосы CHLFT
FANCY CHLFT — горизонтальный многоступенчатый насос с чугунным корпусом: тот же гидравлический ряд, что у нержавеющего CHLF, но дешевле. Двадцать восемь моделей дают подачу 2–20 м³/ч и напор 9–50 м при мощности 0,37–4,4 кВт; колёса из AISI 304, корпус с антикоррозионным покрытием. Его место — техническая вода: отопление, охлаждение, промывка, полив, оборотное водоснабжение.
| Моделей в серии | 28 |
|---|---|
| Подача | 2 — 20 м³/ч |
| Напор | 9 — 50 м |
| Мощность | 0,37 — 4,4 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 25×25, 32×25, 40×32, 40×40, 50×50 мм |
| Масса | 16 — 48 кг |
| Рабочее колесо | Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием |
Характеристики серии CHLFT
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY CHLFT
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,18 | 0,74 | 1,2 | 1,7 | 2,3 | 2,8 | 3,3 | 3,5 | 4,1 | 5,1 | 5,8 | 6,6 | 7 | 7,5 | 8,8 | 10 | 11 | 12 | 13 | 15 | 16 | 19 | 21 | 22 | 28 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CHLFT2-2 | м | 19 | 19 | 19 | 18 | 16 | 13 | 11 | 8,5 | 7,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 8,3 | 28 | 36 | 41 | 39 | 35 | 28 | 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,092 | 0,1 | 0,13 | 0,15 | 0,18 | 0,22 | 0,24 | 0,27 | 0,29 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| CHLFT2-4 | м | 37 | 37 | 36 | 34 | 31 | 27 | 23 | 18 | 16 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 8,2 | 28 | 36 | 41 | 39 | 35 | 28 | 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,18 | 0,2 | 0,25 | 0,29 | 0,35 | 0,43 | 0,49 | 0,57 | 0,6 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| CHLFT4-4 | м | 38 | 38 | 38 | 37 | 37 | 35 | 34 | 33 | 32 | 31 | 27 | 24 | 21 | 19 | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 5 | 19 | 28 | 36 | 43 | 46 | 49 | 49 | 49 | 45 | 40 | 33 | 30 | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,33 | 0,34 | 0,39 | 0,42 | 0,46 | 0,52 | 0,56 | 0,61 | 0,63 | 0,69 | 0,83 | 0,95 | 1,1 | 1,2 | — | — | — | — | — | — | — | — | — | — | — | — | |
| CHLFT12-1 | м | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 11 | 11 | 11 | 10 | 10 | 9,6 | 8,4 | 6,9 | 6 | — | — | — | — |
| КПД | 0 | 1,3 | 5,2 | 8,2 | 12 | 16 | 19 | 23 | 24 | 28 | 34 | 39 | 43 | 45 | 48 | 53 | 57 | 59 | 60 | 59 | 55 | 52 | — | — | — | — | |
| кВт | 0,48 | 0,47 | 0,47 | 0,47 | 0,46 | 0,46 | 0,46 | 0,46 | 0,46 | 0,47 | 0,47 | 0,47 | 0,48 | 0,48 | 0,49 | 0,5 | 0,51 | 0,51 | 0,51 | 0,52 | 0,51 | 0,51 | — | — | — | — | |
| CHLFT16-1 | м | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 12 | 12 | 12 | 12 | 11 | 10 | 9,2 | 7,7 | 6,9 | — |
| КПД | 0 | 1,3 | 5,2 | 8,2 | 12 | 16 | 19 | 22 | 24 | 27 | 32 | 37 | 41 | 43 | 45 | 50 | 56 | 58 | 60 | 63 | 65 | 66 | 65 | 60 | 57 | — | |
| кВт | 0,45 | 0,45 | 0,46 | 0,47 | 0,48 | 0,49 | 0,5 | 0,51 | 0,52 | 0,53 | 0,55 | 0,56 | 0,57 | 0,58 | 0,59 | 0,61 | 0,63 | 0,64 | 0,65 | 0,66 | 0,68 | 0,69 | 0,71 | 0,72 | 0,73 | — | |
| CHLFT8-4 | м | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 39 | 38 | 37 | 37 | 36 | 33 | 30 | 27 | — | — | — | — | — | — | — | — |
| КПД | 0 | 2,5 | 10 | 15 | 22 | 28 | 33 | 37 | 39 | 43 | 49 | 53 | 55 | 56 | 57 | 56 | 53 | 50 | — | — | — | — | — | — | — | — | |
| кВт | 0,67 | 0,68 | 0,73 | 0,76 | 0,8 | 0,85 | 0,89 | 0,94 | 0,95 | 1 | 1,1 | 1,2 | 1,2 | 1,3 | 1,3 | 1,4 | 1,6 | 1,6 | — | — | — | — | — | — | — | — | |
| CHLFT20-2 | м | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 27 | 27 | 27 | 27 | 26 | 25 | 25 | 23 | 21 | 20 | 14 |
| КПД | 0 | 1,2 | 5 | 7,9 | 11 | 15 | 18 | 21 | 22 | 26 | 31 | 34 | 38 | 40 | 42 | 47 | 51 | 53 | 55 | 59 | 61 | 62 | 64 | 63 | 63 | 55 | |
| кВт | 0,9 | 0,91 | 0,94 | 0,96 | 0,99 | 1 | 1 | 1,1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,3 | 1,3 | 1,3 | 1,4 | 1,5 | 1,5 | 1,5 | 1,6 | 1,7 | 1,7 | 1,8 | 1,9 | 1,9 | 2 | |
| CHLFT16-3 | м | 42 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 41 | 40 | 40 | 40 | 40 | 39 | 38 | 38 | 37 | 35 | 34 | 31 | 27 | 25 | — |
| КПД | 0 | 1,3 | 5,2 | 8,2 | 12 | 16 | 19 | 22 | 24 | 27 | 33 | 37 | 41 | 43 | 45 | 50 | 56 | 58 | 60 | 63 | 65 | 66 | 65 | 60 | 57 | — | |
| кВт | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,7 | 1,7 | 1,7 | 1,7 | 1,8 | 1,8 | 1,8 | 1,8 | 1,9 | 2 | 2 | 2 | 2,1 | 2,2 | 2,3 | 2,4 | 2,6 | 2,6 | — |
Материалы и устройство
| Рабочее колесо | Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием |
|---|---|
| Корпус насоса | Anti-corrosive coating cast iron |
| Вал | Stainless Steel 304 |
| Механическое уплотнение | Mechanical Seal,SiC/Carbon/SS304 |
| Подшипники | High quality bearing |
| Flange | Suction and discharge port in G20 thread |
Устройство серии CHLFT

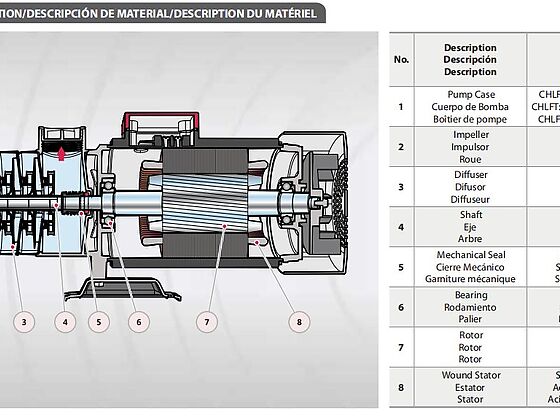

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Корпус насоса | Нержавеющая сталь 304 |
| 2 | Рабочее колесо | Нержавеющая сталь 304 |
| 3 | Диффузор | Нержавеющая сталь 304 |
| 4 | Механическое уплотнение вала | Графит-Карбид Кремния– Витон |
| 5 | Подшипник | SKF/Сталь |
| 6 | Вал | Нержавеющая сталь 304 |
| 7 | Ротор | Кремниевая сталь |
| 8 | Статор | Кремниевая сталь /Медь |
Модели серии CHLFT
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Колесо | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|---|
| CHLFT2-2 | 2 | 15 | 0,37 | 25×25 | 16 | 2xSS304 | 19 490 | |
| CHLFT2-3 | 2 | 22 | 0,37 | 25×25 | 16 | 3xSS304 | 20 500 | |
| CHLFT2-4 | 2 | 29 | 0,55 | 25×25 | 16 | 4xSS304 | 21 650 | |
| CHLFT2-5 | 2 | 36 | 0,55 | 25×25 | 16 | 5xSS304 | 24 350 | |
| CHLFT2-6 | 2 | 44 | 0,75 | 25×25 | 19 | 6xSS304 | 26 510 | |
| CHLFT4-2 | 4 | 15 | 0,37 | 32×25 | 16 | 2xSS304 | 19 980 | |
| CHLFT4-3 | 4 | 23,5 | 0,55 | 32×25 | 16 | 3xSS304 | 20 930 | |
| CHLFT4-4 | 4 | 31 | 0,75 | 32×25 | 19 | 4xSS304 | 23 090 | |
| CHLFT4-5 | 4 | 39 | 1,1 | 32×25 | 19 | 5xSS304 | 29 380 | |
| CHLFT4-6 | 4 | 47 | 1,1 | 32×25 | 19 | 6xSS304 | 30 280 | |
| CHLFT8-1 | 8 | 9 | 0,75 | 40×32 | 22 | 1xSS304 | 30 420 | |
| CHLFT8-2 | 8 | 18 | 0,75 | 40×32 | 22 | 2xSS304 | 31 110 | |
| CHLFT8-3 | 8 | 27 | 1,1 | 40×32 | 27 | 3xSS304 | 33 500 | |
| CHLFT8-4 | 8 | 35 | 1,5 | 40×32 | 30 | 4xSS304 | 43 850 | |
| CHLFT8-5 | 8 | 45 | 2,2 | 40×32 | 32 | 5xSS304 | 55 410 | |
| CHLFT12-1 | 12 | 9,5 | 0,75 | 40×40 | 22 | 1xSS304 | 31 630 | |
| CHLFT12-2 | 12 | 19,5 | 1,2 | 40×40 | 23 | 2xSS304 | 37 610 | |
| CHLFT12-3 | 12 | 29,5 | 1,8 | 40×40 | 27 | 3xSS304 | 42 180 | |
| CHLFT12-4 | 12 | 39,5 | 2,4 | 40×40 | 31 | 4xSS304 | 54 200 | |
| CHLFT12-5 | 12 | 50 | 3 | 40×40 | 37 | 5xSS304 | 64 550 | |
| CHLFT16-1 | 16 | 10,5 | 1,1 | 50×50 | 19 | 1xSS304 | 34 990 | |
| CHLFT16-2 | 16 | 21,7 | 2,2 | 50×50 | 29 | 2xSS304 | 43 130 | |
| CHLFT16-3 | 16 | 34 | 3 | 50×50 | 36 | 3xSS304 | 56 350 | |
| CHLFT16-4 | 16 | 45 | 4 | 50×50 | 45 | 4xSS304 | 65 500 | |
| CHLFT20-1 | 20 | 10 | 1,1 | 50×50 | 19 | 1xSS304 | 36 430 | |
| CHLFT20-2 | 20 | 22 | 2,2 | 50×50 | 29 | 2xSS304 | 44 340 | |
| CHLFT20-3 | 20 | 34 | 4 | 50×50 | 44 | 3xSS304 | 62 620 | |
| CHLFT20-4 | 20 | 46,5 | 4,4 | 50×50 | 48 | 4xSS304 | 70 100 |
Для чего сделана серия CHLFT
FANCY CHLFT поднимает давление технической воды: контуры отопления и охлаждения, промышленные линии, полив, мойка, подпор в системах, где вода не идёт людям в кран. Двадцать восемь моделей дают подачу от 2 до 20 м³/ч и напор от 9 до 50 м при мощности 0,37–4,4 кВт. Корпус здесь чугунный с антикоррозионным покрытием, а рабочие колёса и диффузоры — из нержавеющей стали AISI 304. Такое сочетание держит ресурс проточной части и заметно снижает цену по сравнению с полностью нержавеющим CHLF.
Когда чугунный корпус оправдан
В закрытом контуре — отопление, охлаждение, оборотное водоснабжение — вода не обновляется. Растворённый кислород вырабатывается в первые недели работы, после чего коррозия практически останавливается. В таких условиях чугунный корпус живёт десятилетиями, и переплачивать за нержавеющий незачем. Обратная ситуация — питьевая линия или контур ГВС, куда постоянно поступает свежая вода: там чугун ржавеет и красит воду, и нужен CHLF. Материал корпуса, таким образом, выбирается по режиму обновления воды, а не по её температуре.
Материалы и уплотнение
Корпус — чугун с антикоррозионным покрытием, нанесённым электрофорезом: слой ложится ровно и на внутренние каналы. Рабочие колёса и диффузоры — нержавеющая сталь AISI 304, вал нержавеющий. Механическое уплотнение собрано из карбида кремния, графита и нержавеющей стали AISI 304. Подшипники качения, присоединение резьбовое — при монтаже в готовую обвязку насос обычно встаёт без переделки участка.
Где применяется CHLFT
- Отопление и охлаждение. Подпор в контуре, повышение давления перед теплообменником, циркуляция с высоким сопротивлением.
- Промышленные линии. Подача технической воды в аппараты, охлаждение оборудования, гидроиспытания.
- Мойка и промывка. Моечные посты, промывка фильтров обратным током, уборочная техника.
- Полив. Орошение полей и теплиц, где вода идёт из открытого источника после механической очистки.
- Оборотное водоснабжение. Контуры градирен и охлаждающих башен.
- Пожаротушение. Насос подпитки и поддержания давления на объектах, где не требуется питьевое исполнение.
Чем CHLFT отличается от других серий многоступенчатых насосов
CHLF — та же гидравлика в нержавеющем корпусе, для питьевой и пищевой воды. CHL — облегчённое исполнение, напор до 50 м. CM — усиленная версия горизонтального ряда с напором до 60 м. CDM и CDL — вертикальные многоступенчатые, где напор доходит до 297 м. Если задача — техническая вода и экономия бюджета при том же напоре, CHLFT прямой выбор; если вода идёт на разбор людям, берут CHLF.
Как читается обозначение
CHLFT16-3: CHLFT — серия, 16 — номинальная подача в кубометрах в час, 3 — число ступеней. Ряд подач фиксирован: 2, 4, 8, 12, 16 и 20 м³/ч; напор набирается ступенями от одной до шести. Диаметры патрубков — от 25×25 до 50×50 мм в зависимости от типоразмера.
Откуда взяты характеристики
Кривые Q-H всех двадцати восьми моделей взяты из расчётной системы подбора завода FANCY — по двадцати точкам на модель, вместе с мощностью на валу, КПД и кавитационным запасом. Источник указан на странице каждой модели, значения сверены с паспортной рабочей точкой прайс-листа.
Чем серии раздела отличаются друг от друга
FANCY CHLFT рядом с остальными линейками раздела «Поверхностные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY CHLFT | FANCY CDM / CDMF | FANCY CDL / CDLF | FANCY CM | FANCY CHL | FANCY CHLF | FANCY MHI | FANCY FVL | FANCY FVC |
|---|---|---|---|---|---|---|---|---|---|
| Устройство | — | ||||||||
| Габаритный чертёж | — | — | |||||||
| Тип насоса | горизонтальный многоступенчатый насос | вертикальный многоступенчатый насос | вертикальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | многоступенчатый насос с одним валом | многоступенчатый насос с муфтовым соединением |
| Рабочее колесо | Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304, число ступеней указано в обозначении | Колёса из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали | Колёса из нержавеющей стали AISI 304 | Колёса из PPO, корпус из чугуна с катафорезным покрытием | Колёса из PPO или нержавеющей стали, корпус из чугуна |
| Материалы | Корпус: Anti-corrosive coating cast iron; Вал: Stainless Steel 304; Уплотнение: Mechanical Seal,SiC/Carbon/SS304; Подшипники: High quality bearing; Flange: Suction and discharge port in G20 thread | — | — | — | — | — | — | — | — |
| Нержавеющая сталь | нет | есть | есть | есть | есть | есть | есть | нет | нет |
| Подача, м³/ч | 2 — 20 | 1 — 395 | 1 — 200 | 2 — 20 | 2 — 20 | 2 — 20 | 2 — 16 | 2 — 12 | 2 — 12 |
| Напор, м | 9 — 50 | 11 — 412 | 7 — 247 | 9 — 60 | 9 — 50 | 9 — 50 | 22 — 68,5 | 22 — 104 | 36 — 156 |
| Мощность, кВт | 0,37 — 4,4 | 0,37 — 315 | 0,37 — 110 | 0,37 — 4,4 | 0,37 — 4 | 0,37 — 4,4 | 0,37 — 2,2 | 0,55 — 4 | 1,5 — 7,5 |
| Патрубки, мм | 25×25 … 50×50 | 25×25 … 200×200 | 25×25 … 150×150 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 50×40 | 25×25 … 50×50 | 25×25 … 50×50 |
| Масса, кг | 16 — 48 | 26 — 2 480 | 23 — 1 317 | 11 — 41 | 14 — 46 | 16 — 48 | 10 — 24 | 30 — 43 | 34 — 63 |
| Температура среды | — | до +120 °C | до +120 °C | до +120 °C | до +120 °C | до +120 °C | до +120 °C | — | — |
| Защита двигателя | — | IP 55 | IP 55 | IP 55 | IP 55 | IP 55 | IP 55 | — | — |
| Основное применение | Водоснабжение и повышение давления там, где среда нейтральна, а нержавеющий корпус избыточен. | Повысительные станции зданий, водоподготовка и обратный осмос, котельные, промывка фильтров, технологические линии. | Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры. | Водоснабжение частных домов и небольших зданий, полив, подача из накопительной ёмкости, повышение давления. | Повышение давления в системах водоснабжения, мойка, орошение теплиц, подпитка контуров отопления. | Пищевые линии, молочные и пивоваренные производства, водоподготовка, розлив питьевой воды. | Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии. | Водоснабжение зданий и небольших производств, подпитка контуров, полив, подача из ёмкости. | Повышение давления там, где двигатель обслуживают отдельно от гидравлики: непрерывные контуры и высокая наработка. |
