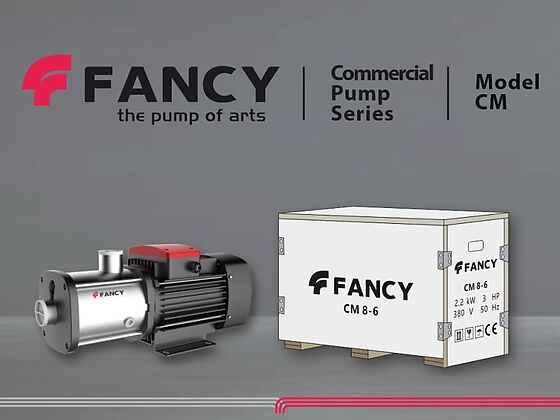

Горизонтальные многоступенчатые насосы CM

Для чего сделана серия CM

FANCY CM поднимает давление воды там, где напор одного колеса мал, а места для вертикального насоса нет. Тридцать моделей серии дают подачу от 2 до 20 м³/ч и напор от 9 до 60 м при мощности 0,37–4,4 кВт. Насос лежит горизонтально, присоединяется резьбой и весит от 11 до 41 кг — его ставят в тесной котельной частного дома, в подсобке магазина, в блочной насосной станции. Типичная формулировка задачи под CM: «на верхнем этаже давления не хватает» или «фильтру нужно 3–4 бара на входе, а в трубе полтора».

Как набирается напор

Каждое рабочее колесо на 2900 об/мин добавляет примерно 10 метров напора. Поэтому в обозначении CM8-4 второе число — это количество ступеней: восемь кубометров в час номинала и четыре колеса подряд, то есть около 40 м. Ряд построен так, что подача фиксирована (2, 4, 8, 12, 16, 20 м³/ч), а напор внутри ряда набирается ступенями от одной до шести. Практический вывод при подборе: сначала выбирают ряд по расходу, потом число ступеней по требуемому давлению — и это не разные насосы, а один насос с разной длиной пакета.

Материалы и уплотнение

Корпус, рабочие колёса и диффузоры — нержавеющая сталь AISI 304; по заказу серия выпускается в исполнении AISI 316 для сред с хлоридами. Вал из нержавеющей стали, подшипники качения. Механическое уплотнение собрано в паре графит — карбид кремния с эластомером Viton: оно держит температуру до +120 °C и работает с гликолевой смесью концентрацией до 50 %. Это делает CM пригодным не только для холодной воды, но и для контуров отопления и охлаждения с антифризом.

Где применяется CM

• Повышение давления в здании. Частный дом, гостиница, магазин, офис — там, где городского давления хватает не на все точки разбора.
• Котельные. Подпитка контура, подача на теплообменник, промывочные линии.
• Водоподготовка. Напор на фильтры, умягчители и мембраны обратного осмоса.
• Полив и орошение. Капельные линии теплиц, полив участка, где расход небольшой, а напор нужен приличный.
• Мойка и промывка. Подача воды на моечные посты, промывка фильтров обратным током.
• Технологические контуры. Подача воды и слабых растворов в аппараты, охлаждение узлов производства.

Чем CM отличается от других серий многоступенчатых насосов

CHL — то же семейство горизонтальных многоступенчатых, но легче и с напором до 50 м. CHLF — полностью нержавеющее исполнение для пищевых и водоподготовительных линий, CHLFT — то же с чугунным корпусом и потому дешевле. CDM и CDL — вертикальные: они дают до 297 м напора, но требуют высоты над фундаментом. MHI — горизонтальный нержавеющий насос меньшей подачи с напором до 68,5 м. Если задача звучит как «немного поднять давление в доме и уложиться в тесную котельную» — это CM; если нужен напор в сотню метров и больше — вертикальные CDM или CDL.

Как читается обозначение

CM12-3: CM — серия, 12 — номинальная подача в кубометрах в час, 3 — число ступеней. Ряды подач фиксированы, поэтому по первому числу сразу видно типоразмер корпуса и диаметр патрубков, а по второму — напор. Присоединение резьбовое, диаметр указан в характеристиках каждой модели.

Откуда взяты характеристики

Кривые Q-H всех тридцати моделей серии получены из расчётной системы подбора завода FANCY — по двадцати точкам на модель, вместе с мощностью на валу, КПД и кавитационным запасом. Источник указан на странице каждой модели. Паспортная рабочая точка из прайс-листа сверена с кривой: расхождений, выходящих за допуск, в серии нет.
