Консольные насосы FZ из нержавеющей стали
FANCY FZ — консольный насос с нержавеющей проточной частью для горячей воды, химии и пищевых линий. Девяносто одна модель даёт подачу 12–320 м³/ч и напор 19–72 м при мощности 1,1–90 кВт. Нержавеющая сталь снимает главное ограничение чугунных консольных насосов: FZ работает там, где среда агрессивна или требования к чистоте продукта исключают железо.
| Моделей в серии | 91 |
|---|---|
| Подача | 12 — 320 м³/ч |
| Напор | 19 — 72 м |
| Мощность | 1,1 — 90 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 50×32, 65×40, 65×50, 80×65, 100×80, 125×100, 150×125 мм |
| Масса | 22 — 628 кг |
| Рабочее колесо | Колесо и корпус из нержавеющей стали AISI 304 или AISI 316 |
| Рабочее давление | до 16 бар |
Характеристики серии FZ
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FZ
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 1,1 | 3,8 | 6,3 | 8,4 | 11 | 13 | 15 | 18 | 20 | 22 | 29 | 34 | 38 | 42 | 45 | 53 | 64 | 72 | 80 | 101 | 118 | 138 | 168 | 236 | 320 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FZ 32-160/11 | м | 23 | 22 | 22 | 21 | 20 | 19 | 18 | 16 | 14 | 12 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 8,2 | 27 | 41 | 51 | 59 | 63 | 65 | 63 | 60 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,67 | 0,7 | 0,79 | 0,86 | 0,91 | 0,97 | 1 | 1 | 1,1 | 1,1 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FZ 32-200/30 | м | 44 | 44 | 43 | 42 | 40 | 38 | 36 | 34 | 31 | 28 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 6,5 | 22 | 34 | 42 | 49 | 53 | 55 | 54 | 51 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 1,7 | 1,8 | 2 | 2,1 | 2,2 | 2,3 | 2,5 | 2,6 | 2,8 | 3 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FZ 40-160/40(316) | м | 40 | 40 | 40 | 40 | 39 | 39 | 38 | 38 | 37 | 36 | 35 | 32 | 30 | 28 | 26 | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 4,1 | 14 | 23 | 30 | 38 | 43 | 49 | 54 | 58 | 61 | 69 | 72 | 73 | 73 | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 2,7 | 2,8 | 2,9 | 3 | 3 | 3,1 | 3,2 | 3,3 | 3,4 | 3,4 | 3,5 | 3,7 | 3,8 | 3,9 | 4 | — | — | — | — | — | — | — | — | — | — | — | |
| FZ 50-160/75 | м | 40 | 40 | 40 | 40 | 40 | 39 | 39 | 39 | 39 | 39 | 38 | 37 | 37 | 36 | 35 | 34 | 32 | 29 | 26 | — | — | — | — | — | — | — |
| КПД | 0 | 3,1 | 11 | 18 | 24 | 30 | 35 | 39 | 44 | 48 | 51 | 60 | 65 | 68 | 71 | 72 | 73 | 71 | 68 | — | — | — | — | — | — | — | |
| кВт | 3,4 | 3,4 | 3,5 | 3,6 | 3,7 | 3,9 | 4 | 4,1 | 4,2 | 4,4 | 4,5 | 4,9 | 5,2 | 5,4 | 5,7 | 5,9 | 6,4 | 7,1 | 7,5 | — | — | — | — | — | — | — | |
| FZ 65-160/110 | м | 41 | 41 | 41 | 41 | 41 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 39 | 39 | 38 | 38 | 37 | 35 | 34 | 33 | 28 | 25 | 20 | — | — | — |
| КПД | 0 | 2,2 | 8 | 13 | 18 | 23 | 27 | 31 | 35 | 38 | 42 | 51 | 57 | 61 | 66 | 69 | 74 | 80 | 82 | 83 | 82 | 77 | 69 | — | — | — | |
| кВт | 4,9 | 4,9 | 5 | 5,1 | 5,2 | 5,3 | 5,4 | 5,4 | 5,5 | 5,6 | 5,7 | 6 | 6,2 | 6,4 | 6,6 | 6,8 | 7,2 | 7,7 | 8,1 | 8,5 | 9,6 | 10 | 11 | — | — | — | |
| FZ 65-160/150(316) | м | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 47 | 47 | 47 | 47 | 46 | 46 | 45 | 45 | 44 | 42 | 41 | 40 | 35 | 31 | 27 | — | — | — |
| КПД | 0 | 2,1 | 7,5 | 12 | 16 | 21 | 25 | 29 | 33 | 36 | 39 | 49 | 54 | 58 | 63 | 66 | 72 | 78 | 81 | 82 | 81 | 76 | 66 | — | — | — | |
| кВт | 6,1 | 6,1 | 6,3 | 6,4 | 6,5 | 6,6 | 6,7 | 6,8 | 6,9 | 7 | 7,1 | 7,4 | 7,7 | 7,9 | 8,1 | 8,3 | 8,8 | 9,5 | 9,9 | 11 | 12 | 13 | 15 | — | — | — | |
| FZ 65-200/220(316) | м | 67 | 67 | 67 | 67 | 67 | 67 | 67 | 67 | 67 | 67 | 67 | 67 | 66 | 66 | 65 | 65 | 64 | 62 | 60 | 59 | 54 | 50 | 45 | — | — | — |
| КПД | 0 | 2,4 | 8,5 | 14 | 19 | 24 | 28 | 32 | 37 | 40 | 44 | 54 | 59 | 63 | 68 | 71 | 76 | 81 | 84 | 85 | 83 | 80 | 77 | — | — | — | |
| кВт | 6,3 | 6,4 | 6,7 | 7 | 7,2 | 7,5 | 7,7 | 8 | 8,2 | 8,5 | 8,7 | 9,4 | 10 | 10 | 11 | 11 | 12 | 13 | 14 | 15 | 18 | 20 | 22 | — | — | — | |
| FZ 100-200/450 | м | 50 | 50 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 51 | 50 | 49 | 46 | 38 |
| КПД | 0 | 0,77 | 2,8 | 4,6 | 6,2 | 8,1 | 9,7 | 11 | 13 | 14 | 16 | 21 | 24 | 26 | 29 | 31 | 35 | 41 | 45 | 49 | 58 | 64 | 69 | 76 | 82 | 75 | |
| кВт | 15 | 15 | 16 | 16 | 16 | 16 | 17 | 17 | 17 | 17 | 17 | 18 | 19 | 19 | 19 | 20 | 20 | 21 | 22 | 23 | 25 | 26 | 27 | 30 | 35 | 44 |
Материалы и устройство
| Рабочее колесо | Колесо и корпус из нержавеющей стали AISI 304 или AISI 316 |
|---|---|
| Корпус насоса | Stainless Steel 304/316 |
| Вал | Stainless Steel 304/316 |
| Уплотнение | Mechanical Seal,SiC/Carbon/Viton |
| Подшипник | High quality bearing |
| Температура | Стандарная версия 120℃ |
Устройство серии FZ

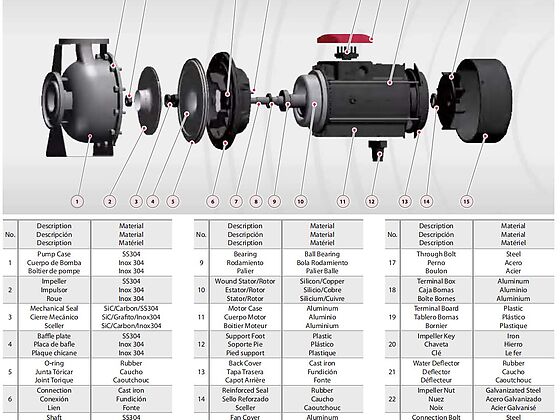

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Корпус насоса | Нержавеющая сталь 304 |
| 2 | Рабочее колесо | Нержавеющая сталь |
| 3 | Механическое уплотнение | Графит-Карбид Кремния– Витон |
| 4 | Дефлектор | Нержавеющая сталь 304 |
| 5 | Уплотнительное кольцо | Резина |
| 6 | Соединитель | Чугун |
| 7 | Вал | Нержавеющая сталь 304 |
| 8 | Укрепленное уплотнение | Резина |
| 9 | Подшипник | Шарикоподшипник |
| 10 | Статор/Ротор | Кремний/Медь |
| 11 | Корпус мотора | Алюминий |
| 12 | Подпорка | Пластик |
| 13 | Корпус задней части | Чугун |
| 14 | Укрепленное уплотнение | Резина |
| 15 | Корпус вентилятора | Алюминий |
| 16 | Вентилятор | Пластик |
| 17 | Сквозной болт | Сталь |
| 18 | Клеммная коробка | Алюминий |
| 19 | Клеммная колодка | Пластик |
| 20 | Ключ рабочего колеса | Сталь |
| 21 | Дефлектор воды | Резина |
| 22 | Гайка рабочего колеса | Оцинкованная сталь |
| 23 | Соединительный болт | Сталь |
Модели серии FZ
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Колесо | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|---|
| FZ 32-160/11 | 12 | 22,5 | 1,1 | 50×32 | 22 | SS304 | 49 070 | |
| FZ 32-160/15 | 12 | 29,5 | 1,5 | 50×32 | 25 | SS304 | 50 720 | |
| FZ 32-160/22 | 12 | 37 | 2,2 | 50×32 | 27 | SS304 | 57 170 | |
| FZ 32-200/30 | 12 | 44 | 3 | 50×32 | 37 | SS304 | 71 290 | |
| FZ 32-200/40 | 18 | 55 | 4 | 50×32 | 43 | SS304 | 80 700 | |
| FZ 32-200/55 | 18 | 70,5 | 5,5 | 50×32 | 53 | SS304 | 91 720 | |
| FZ 40-125/15 | 20 | 20 | 1,5 | 65×40 | 23 | SS304 | 55 480 | |
| FZ 40-125/22 | 20 | 26,5 | 2,2 | 65×40 | 25 | SS304 | 62 540 | |
| FZ 40-160/30 | 24 | 31 | 3 | 65×40 | 32 | SS304 | 72 010 | |
| FZ 40-160/40 | 24 | 40 | 4 | 65×40 | 39 | SS304 | 81 370 | |
| FZ 40-200/55 | 24 | 47 | 5,5 | 65×40 | 53 | SS304 | 91 210 | |
| FZ 40-200/75 | 24 | 58 | 7,5 | 65×40 | 61 | SS304 | 100 170 | |
| FZ 40-200/110 | 24 | 72 | 11 | 65×40 | 74 | SS304 | 137 630 | |
| FZ 50-125/22 | 36 | 19 | 2,2 | 65×50 | 32 | SS304 | 55 890 | |
| FZ 50-125/30 | 36 | 22 | 3 | 65×50 | 33 | SS304 | 72 760 | |
| FZ 50-125/40 | 36 | 26,5 | 4 | 65×50 | 39 | SS304 | 82 140 | |
| FZ 50-160/55 | 42 | 33 | 5,5 | 65×50 | 54 | SS304 | 92 120 | |
| FZ 50-160/75 | 42 | 40 | 7,5 | 65×50 | 60 | SS304 | 101 160 | |
| FZ 50-200/92 | 42 | 53 | 9,2 | 65×50 | 68 | SS304 | 134 150 | |
| FZ 50-200/110 | 54 | 59 | 11 | 65×50 | 74 | SS304 | 139 050 | |
| FZ 50-200/150 | 54 | 72 | 15 | 65×50 | 104 | SS304 | 174 070 | |
| FZ 65-125/40 | 54 | 22,2 | 4 | 80×65 | 44 | SS304 | 83 000 | |
| FZ 65-125/55 | 72 | 27 | 5,5 | 80×65 | 57 | SS304 | 93 000 | |
| FZ 65-125/75 | 72 | 32 | 7,5 | 80×65 | 63 | SS304 | 102 200 | |
| FZ 65-160/92 | 114 | 36,5 | 9,2 | 80×65 | 73 | SS304 | 135 460 | |
| FZ 65-160/110 | 114 | 40,5 | 11 | 80×65 | 82 | SS304 | 140 410 | |
| FZ 65-160/150 | 114 | 48 | 15 | 80×65 | 101 | SS304 | 175 780 | |
| FZ 65-200/150 | 114 | 53,5 | 15 | 80×65 | 124 | SS304 | 177 550 | |
| FZ 65-200/185 | 114 | 60,5 | 18,5 | 80×65 | 137 | SS304 | 190 650 | |
| FZ 65-200/220 | 126 | 67 | 22 | 80×65 | 146 | SS304 | 201 400 | |
| FZ 80-160/110 | 132 | 29 | 11 | 100×80 | 95 | SS304 | 141 830 | |
| FZ 80-160/150 | 138 | 35 | 15 | 100×80 | 130 | SS304 | 177 550 | |
| FZ 80-160/185 | 150 | 40 | 18,5 | 100×80 | 146 | SS304 | 192 520 | |
| FZ 80-200/220 | 138 | 50 | 22 | 100×80 | 200 | SS304 | 253 940 | |
| FZ 80-200/300 | 150 | 60 | 30 | 100×80 | 282 | SS304 | 316 810 | |
| FZ 80-200/370 | 150 | 66 | 37 | 100×80 | 302 | SS304 | 349 320 | |
| FZ 100-160/185 | 200 | 31 | 18,5 | 125×100 | 180 | SS304 | 271 010 | |
| FZ 100-160/220 | 200 | 34 | 22 | 125×100 | 203 | SS304 | 337 930 | |
| FZ 100-160/300 | 200 | 38 | 30 | 125×100 | 260 | SS304 | 399 470 | |
| FZ 100-200/370 | 200 | 43 | 37 | 125×100 | 285 | SS304 | 448 270 | |
| FZ 100-200/450 | 200 | 51 | 45 | 125×100 | 385 | SS304 | 595 950 | |
| FZ 100-200/550 | 200 | 59 | 55 | 125×100 | 440 | SS304 | по запросу | |
| FZ 125-200/450 | 320 | 41 | 45 | 150×125 | 385 | SS304 | 610 140 | |
| FZ 125-200/550 | 320 | 45 | 55 | 150×125 | 440 | SS304 | по запросу | |
| FZ 125-200/750 | 320 | 55 | 75 | 150×125 | 580 | SS304 | по запросу | |
| FZ 125-200/900 | 320 | 62 | 90 | 150×125 | 628 | SS304 | по запросу | |
| FZ 32-160/11(316) | 12 | 22,5 | 1,1 | 50×32 | 22 | SS316 | 74 390 | |
| FZ 32-160/15(316) | 12 | 29,5 | 1,5 | 50×32 | 25 | SS316 | 80 270 | |
| FZ 32-160/22(316) | 12 | 37 | 2,2 | 50×32 | 27 | SS316 | 83 430 | |
| FZ 32-200/30(316) | 12 | 44 | 3 | 50×32 | 37 | SS316 | 107 440 | |
| FZ 32-200/40(316) | 18 | 55 | 4 | 50×32 | 43 | SS316 | 124 980 | |
| FZ 32-200/55(316) | 18 | 70,5 | 5,5 | 50×32 | 53 | SS316 | 157 360 | |
| FZ 40-125/15(316) | 20 | 20 | 1,5 | 65×40 | 23 | SS316 | 82 220 | |
| FZ 40-125/22(316) | 20 | 26,5 | 2,2 | 65×40 | 25 | SS316 | 86 130 | |
| FZ 40-160/30(316) | 24 | 31 | 3 | 65×40 | 32 | SS316 | 105 890 | |
| FZ 40-160/40(316) | 24 | 40 | 4 | 65×40 | 39 | SS316 | 121 500 | |
| FZ 40-200/55(316) | 24 | 47 | 5,5 | 65×40 | 53 | SS316 | 161 400 | |
| FZ 40-200/75(316) | 24 | 58 | 7,5 | 65×40 | 61 | SS316 | 169 660 | |
| FZ 40-200/110(316) | 24 | 72 | 11 | 65×40 | 74 | SS316 | 228 090 | |
| FZ 50-125/30(316) | 36 | 22 | 3 | 65×50 | 33 | SS316 | 109 740 | |
| FZ 50-125/40(316) | 36 | 26,5 | 4 | 65×50 | 39 | SS316 | 125 350 | |
| FZ 50-160/55(316) | 42 | 33 | 5,5 | 65×50 | 54 | SS316 | 165 920 | |
| FZ 50-160/75(316) | 42 | 40 | 7,5 | 65×50 | 60 | SS316 | 169 230 | |
| FZ 50-200/92(316) | 42 | 53 | 9,2 | 65×50 | 68 | SS316 | 192 230 | |
| FZ 50-200/110(316) | 54 | 59 | 11 | 65×50 | 74 | SS316 | 224 800 | |
| FZ 50-200/150(316) | 54 | 72 | 15 | 65×50 | 104 | SS316 | 239 020 | |
| FZ 65-125/40(316) | 54 | 22,2 | 4 | 80×65 | 44 | SS316 | 123 220 | |
| FZ 65-125/55(316) | 72 | 27 | 5,5 | 80×65 | 57 | SS316 | 164 640 | |
| FZ 65-125/75(316) | 72 | 32 | 7,5 | 80×65 | 63 | SS316 | 172 360 | |
| FZ 65-160/92(316) | 114 | 36,5 | 9,2 | 80×65 | 73 | SS316 | 187 930 | |
| FZ 65-160/110(316) | 114 | 40,5 | 11 | 80×65 | 82 | SS316 | 230 680 | |
| FZ 65-160/150(316) | 114 | 48 | 15 | 80×65 | 101 | SS316 | 245 040 | |
| FZ 65-200/150(316) | 114 | 53,5 | 15 | 80×65 | 124 | SS316 | 245 040 | |
| FZ 65-200/185(316) | 114 | 60,5 | 18,5 | 80×65 | 137 | SS316 | 333 200 | |
| FZ 65-200/220(316) | 126 | 67 | 22 | 80×65 | 146 | SS316 | 406 760 | |
| FZ 80-160/110(316) | 132 | 29 | 11 | 100×80 | 95 | SS316 | 230 470 | |
| FZ 80-160/150(316) | 138 | 35 | 15 | 100×80 | 130 | SS316 | 250 840 | |
| FZ 80-160/185(316) | 150 | 40 | 18,5 | 100×80 | 146 | SS316 | 329 190 | |
| FZ 80-200/220(316) | 138 | 50 | 22 | 100×80 | 200 | SS316 | 409 250 | |
| FZ 80-200/300(316) | 150 | 60 | 30 | 100×80 | 282 | SS316 | 522 410 | |
| FZ 80-200/370(316) | 150 | 66 | 37 | 100×80 | 302 | SS316 | 558 830 | |
| FZ 100-160/185(316) | 200 | 31 | 18,5 | 125×100 | 180 | SS316 | 387 530 | |
| FZ 100-160/220(316) | 200 | 34 | 22 | 125×100 | 203 | SS316 | 483 250 | |
| FZ 100-160/300(316) | 200 | 38 | 30 | 125×100 | 260 | SS316 | 571 230 | |
| FZ 100-200/370(316) | 200 | 43 | 37 | 125×100 | 285 | SS316 | 641 030 | |
| FZ 100-200/450(316) | 200 | 51 | 45 | 125×100 | 385 | SS316 | 852 210 | |
| FZ 100-200/550(316) | 200 | 59 | 55 | 125×100 | 440 | SS316 | по запросу | |
| FZ 125-200/450(316) | 320 | 41 | 45 | 150×125 | 385 | SS316 | 872 490 | |
| FZ 125-200/550(316) | 320 | 45 | 55 | 150×125 | 440 | SS316 | по запросу | |
| FZ 125-200/750(316) | 320 | 55 | 75 | 150×125 | 580 | SS316 | по запросу | |
| FZ 125-200/900(316) | 320 | 62 | 90 | 150×125 | 628 | SS316 | по запросу |
Для каких сред сделана серия
У FANCY FZ из нержавеющей стали выполнены и корпус, и рабочее колесо, и вал. Стандартное исполнение — AISI 304, по запросу AISI 316 для сред с хлоридами. Рабочая температура в базовой версии до 120 °C, поэтому насос ставят на горячую воду, технологические растворы и линии, где чугун недопустим по составу продукта.
Что стоит в уплотнении
Механическое уплотнение FZ собрано из карбида кремния и углерода с эластомером Viton. Такая пара держит и температуру, и слабоагрессивную среду: углеродное кольцо прирабатывается по карбиду кремния, а Viton не разрушается там, где обычный NBR разбухает за несколько месяцев. Для насоса, работающего на горячей воде, именно уплотнение определяет межсервисный интервал.
Диапазон и подбор
Серия закрывает подачу от 12 до 320 м³/ч при напоре от 19 до 72 м и мощности от 1,1 до 90 кВт. В обозначении FZ 50-160/55 первое число — диаметр напорного патрубка, второе — номинальный диаметр рабочего колеса, третье — мощность двигателя в киловаттах, умноженная на десять. Однофазное и трёхфазное исполнения различаются ценой и доступны не на всех типоразмерах.
Чем подтверждены характеристики
Кривые Q-H части моделей FZ построены по таблицам производительности из каталога производителя. Там, где таблицы в документации нет, график не показывается — вместо него на странице модели остаются паспортные значения из прайс-листа. Характеристику для таких моделей инженер присылает по запросу из заводской документации.
Где применяется FZ
- Химическое производство. Перекачка разбавленных реагентов и технологических растворов, где чугунный корпус разрушается за сезон.
- Пищевое производство. Контуры мойки и подачи воды на линию: нержавеющая проточная часть моется горячим раствором без разборки.
- Горячая вода до 120 °C. Контуры теплоносителя и технологического обогрева, где обычное уплотнение теряет эластичность.
- Водоподготовка. Подача на фильтры и мембраны, промывочные линии с солевым стоком.
Как читается обозначение FZ
Обозначение построено по схеме консольного насоса: числа задают диаметры патрубков и номинальный диаметр рабочего колеса в миллиметрах. Например, в FZ 50-32-160 первое число — всасывающий патрубок 50 мм, второе — напорный 32 мм, третье — диаметр колеса 160 мм. Отсюда сразу видно присоединение: насос встаёт на место прежнего насоса с теми же фланцами без переварки обвязки.
Как подобрать типоразмер
Сначала фиксируют среду и температуру — от них зависит марка стали и эластомер уплотнения. Затем считают рабочую точку по расходу контура и потерям, причём для вязких и плотных сред мощность пересчитывают: она растёт пропорционально плотности. Последним проверяют присоединительные размеры и монтажную длину — в готовой обвязке это решающий параметр.
Откуда взяты характеристики
Материалы, диапазоны и параметры уплотнения — из каталога завода. Точки кривых Q-H оцифрованы по заводским документам; источник указан у каждой характеристики на странице модели.
Чем серии раздела отличаются друг от друга
FANCY FZ рядом с остальными линейками раздела «Коммерческие насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY FZ | FANCY CDM / CDMF | FANCY CDL / CDLF | FANCY CM | FANCY CHL | FANCY CHLF | FANCY CHLFT | FANCY FV | FANCY FVL | FANCY FVC | FANCY FWO | FANCY FDX | FANCY 2FDX | FANCY MS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Устройство | — | — | — | — | — | |||||||||
| Габаритный чертёж | — | — | — | — | — | |||||||||

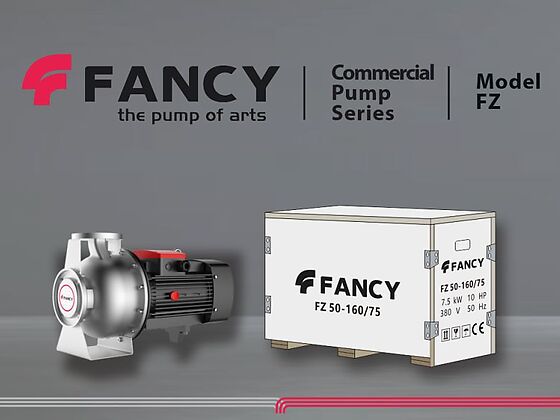

| Тип насоса | консольный насос из нержавеющей стали | вертикальный многоступенчатый насос | вертикальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | жокей-насос для систем пожаротушения | многоступенчатый насос с одним валом | многоступенчатый насос с муфтовым соединением | насос с открытым рабочим колесом | Горизонтальные насосы из нержавеющей стали | двухступенчатый насос из нержавеющей стали | одноступенчатый насос из нержавеющей стали |
| Рабочее колесо | Колесо и корпус из нержавеющей стали AISI 304 или AISI 316 | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304, число ступеней указано в обозначении | Колёса из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали | Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием | Колёса из нержавеющей стали, корпус из чугуна с катафорезным покрытием | Колёса из PPO, корпус из чугуна с катафорезным покрытием | Колёса из PPO или нержавеющей стали, корпус из чугуна | Открытое колесо из нержавеющей стали AISI 304 | Колесо из нержавеющей стали AISI 304 | Два колеса из нержавеющей стали AISI 304 | Колесо из нержавеющей стали AISI 304 |
| Материалы | Корпус насоса: Stainless Steel 304/316; Вал: Stainless Steel 304/316; Уплотнение: Mechanical Seal,SiC/Carbon/Viton; Подшипник: High quality bearing; Температура: Стандарная версия 120℃ | — | — | — | — | — | — | — | — | — | — | — | — | — |
| Открытое колесо | нет | нет | нет | нет | нет | нет | нет | нет | нет | нет | есть | нет | нет | нет |
| Нержавеющая сталь | есть | есть | есть | есть | есть | есть | нет | нет | нет | нет | есть | есть | есть | есть |
| Многоступенчатый | нет | есть | есть | есть | есть | есть | есть | есть | есть | есть | нет | нет | нет | нет |
| Подача, м³/ч | 12 — 320 | 1 — 395 | 1 — 200 | 2 — 20 | 2 — 20 | 2 — 20 | 2 — 20 | 4 — 30 | 2 — 12 | 2 — 12 | 4,8 — 30 | 4,2 — 12 | 4,2 — 12 | 3,6 — 20 |
| Напор, м | 19 — 72 | 11 — 412 | 7 — 247 | 9 — 60 | 9 — 50 | 9 — 50 | 9 — 50 | 16,2 — 100 | 22 — 104 | 36 — 156 | 6,5 — 15 | 14 — 27,8 | 31 — 56 | 13 — 25 |
| Мощность, кВт | 1,1 — 90 | 0,37 — 315 | 0,37 — 110 | 0,37 — 4,4 | 0,37 — 4 | 0,37 — 4,4 | 0,37 — 4,4 | 1,1 — 11 | 0,55 — 4 | 1,5 — 7,5 | 0,37 — 3 | 0,37 — 1,8 | 0,75 — 3,7 | 0,37 — 2,2 |
| Патрубки, мм | 50×32 … 150×125 | 25×25 … 200×200 | 25×25 … 150×150 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 65×65 | 25×25 … 50×50 | 25×25 … 50×50 | 32×25 … 65×50 | 32×25 … 40×25 | 32×25 … 40×25 | 32×25 … 50×32 |
| Масса, кг | 22 — 628 | 26 — 2 480 | 23 — 1 317 | 11 — 41 | 14 — 46 | 16 — 48 | 16 — 48 | 27 — 111 | 30 — 43 | 34 — 63 | 7 — 23 | 8 — 22 | 12 — 31 | 13 — 22 |
| Температура среды | — | до +120 °C | до +120 °C | до +120 °C | до +120 °C | до +120 °C | — | — | — | — | до +104 °C | до +104 °C | до +104 °C | до +120 °C |
| Защита двигателя | — | IP 55 | IP 55 | IP 55 | IP 55 | IP 55 | — | IP 55 | — | — | IP 55 | IP 55 | IP 55 | IP 55 |
| Основное применение | Химические линии, пищевые производства, горячая вода и конденсат, мойка оборудования, водоподготовка. | Повысительные станции зданий, водоподготовка и обратный осмос, котельные, промывка фильтров, технологические линии. | Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры. | Водоснабжение частных домов и небольших зданий, полив, подача из накопительной ёмкости, повышение давления. | Повышение давления в системах водоснабжения, мойка, орошение теплиц, подпитка контуров отопления. | Пищевые линии, молочные и пивоваренные производства, водоподготовка, розлив питьевой воды. | Водоснабжение и повышение давления там, где среда нейтральна, а нержавеющий корпус избыточен. | Спринклерные и дренчерные сети: поддержание давления между запусками основных пожарных насосов. | Водоснабжение зданий и небольших производств, подпитка контуров, полив, подача из ёмкости. | Повышение давления там, где двигатель обслуживают отдельно от гидравлики: непрерывные контуры и высокая наработка. | Пищевые линии, перекачка суспензий и жидкостей с мягкими включениями, мойка технологического оборудования. | Водоснабжение и повышение давления на пищевых и фармацевтических линиях, подача чистой и слабоагрессивной воды. | Те же линии, что у FDX, но при большем требуемом напоре: подача на верхние этажи и через длинные трубопроводы. | Небольшие контуры водоснабжения и водоподготовки, подкачка на пищевых линиях, мойка и розлив. |
