Одноступенчатые насосы MS из нержавеющей стали

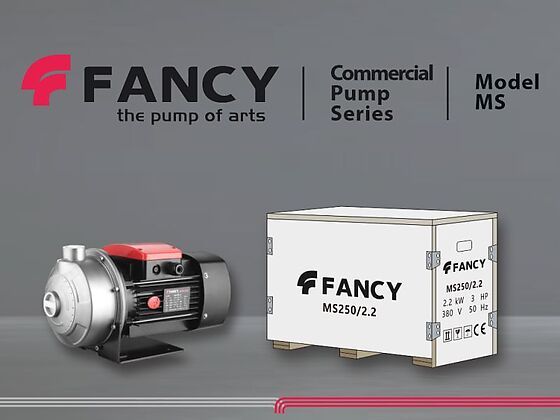

FANCY MS — компактный одноступенчатый насос из нержавеющей стали на подачу до 20 м³/ч: перекачивание, подпор и циркуляция чистой воды. Двенадцать моделей дают подачу 3,6–20 м³/ч и напор 13–25 м при мощности 0,37–2,2 кВт, масса от 13 кг. От родственной FDX серия отличается смещением диапазона: здесь важнее расход, там — напор.
| Моделей в серии | 12 |
|---|---|
| Подача | 3,6 — 20 м³/ч |
| Напор | 13 — 25 м |
| Мощность | 0,37 — 2,2 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 32×25, 40×32, 50×32 мм |
| Масса | 13 — 22 кг |
| Рабочее колесо | Колесо из нержавеющей стали AISI 304 |
| Температура среды | до +120 °C |
| Защита двигателя | IP 55 |
| Класс изоляции | F |
Характеристики серии MS
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY MS
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,25 | 0,63 | 1 | 1,5 | 2 | 2,5 | 3 | 3,3 | 4 | 4,4 | 4,8 | 5,1 | 6,3 | 7,6 | 8,5 | 10 | 11 | 12 | 13 | 14 | 16 | 17 | 18 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MS60/0.37 | м | 19 | 18 | 18 | 18 | 17 | 17 | 16 | 16 | 15 | 14 | 13 | 11 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 6,5 | 15 | 23 | 30 | 36 | 40 | 42 | 42 | 42 | 41 | 40 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,16 | 0,17 | 0,19 | 0,21 | 0,24 | 0,26 | 0,29 | 0,31 | 0,32 | 0,35 | 0,36 | 0,38 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| MS60/0.55 | м | 24 | 23 | 23 | 23 | 22 | 22 | 21 | 20 | 20 | 18 | 17 | 16 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 4,3 | 10 | 16 | 22 | 28 | 32 | 35 | 37 | 39 | 39 | 39 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,35 | 0,36 | 0,38 | 0,39 | 0,41 | 0,43 | 0,46 | 0,48 | 0,49 | 0,52 | 0,54 | 0,55 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| MS60/0.75 | м | 29 | 29 | 29 | 28 | 28 | 27 | 27 | 26 | 26 | 24 | 23 | 22 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 4,5 | 11 | 16 | 22 | 26 | 30 | 33 | 34 | 36 | 37 | 38 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,39 | 0,41 | 0,45 | 0,49 | 0,53 | 0,57 | 0,61 | 0,65 | 0,67 | 0,72 | 0,74 | 0,76 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| MS160/0.75 | м | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 15 | 15 | 15 | 15 | 15 | 14 | 14 | 13 | 12 | — | — | — | — | — | — | — |
| КПД | 0 | 4,1 | 10 | 16 | 23 | 29 | 34 | 39 | 41 | 46 | 48 | 50 | 51 | 54 | 55 | 55 | 53 | 52 | 50 | — | — | — | — | — | — | — | |
| кВт | 0,21 | 0,22 | 0,23 | 0,24 | 0,26 | 0,28 | 0,3 | 0,32 | 0,33 | 0,36 | 0,38 | 0,4 | 0,41 | 0,48 | 0,55 | 0,6 | 0,7 | 0,74 | 0,82 | — | — | — | — | — | — | — | |
| MS160/1.1 | м | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 19 | 19 | 19 | 19 | 18 | 17 | 17 | — | — | — | — | — | — | — |
| КПД | 0 | 2,3 | 5,8 | 9,2 | 14 | 18 | 22 | 26 | 28 | 33 | 36 | 38 | 40 | 47 | 52 | 54 | 56 | 56 | 54 | — | — | — | — | — | — | — | |
| кВт | 0,58 | 0,58 | 0,58 | 0,59 | 0,59 | 0,6 | 0,61 | 0,62 | 0,62 | 0,64 | 0,65 | 0,66 | 0,67 | 0,71 | 0,76 | 0,8 | 0,88 | 0,92 | 0,99 | — | — | — | — | — | — | — | |
| MS250/1.1 | м | 17 | 17 | 17 | 17 | 17 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 15 | 15 | 14 | 14 | 14 | 13 | 12 | 11 | — | — |
| КПД | 0 | 1,8 | 4,6 | 7,4 | 11 | 14 | 18 | 21 | 22 | 27 | 29 | 31 | 32 | 38 | 44 | 47 | 51 | 53 | 55 | 56 | 57 | 56 | 55 | 54 | — | — | |
| кВт | 0,55 | 0,56 | 0,57 | 0,58 | 0,59 | 0,61 | 0,62 | 0,63 | 0,64 | 0,65 | 0,66 | 0,67 | 0,68 | 0,71 | 0,74 | 0,76 | 0,8 | 0,81 | 0,85 | 0,86 | 0,9 | 0,97 | 1 | 1 | — | — | |
| MS330/1.5 | м | 19 | 19 | 19 | 19 | 20 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 18 | 18 | 18 | 17 | 17 | 16 | 16 | 15 | 14 | 12 |
| КПД | 0 | 2 | 5 | 8 | 12 | 16 | 19 | 22 | 24 | 29 | 31 | 33 | 34 | 40 | 45 | 48 | 52 | 53 | 56 | 56 | 57 | 58 | 58 | 57 | 55 | 51 | |
| кВт | 0,53 | 0,54 | 0,56 | 0,58 | 0,6 | 0,62 | 0,64 | 0,67 | 0,68 | 0,71 | 0,73 | 0,74 | 0,75 | 0,81 | 0,86 | 0,9 | 0,97 | 1 | 1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,3 | 1,4 | 1,5 | |
| MS250/2.2 | м | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 28 | 28 | 28 | 28 | 27 | 27 | 27 | 26 | 26 | 25 | 24 | 23 | 23 | — | — |
| КПД | 0 | 1,8 | 4,4 | 7,1 | 10 | 14 | 17 | 20 | 21 | 25 | 27 | 29 | 30 | 36 | 40 | 43 | 47 | 48 | 50 | 51 | 52 | 53 | 53 | 53 | — | — | |
| кВт | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,3 | 1,3 | 1,3 | 1,3 | 1,4 | 1,4 | 1,5 | 1,6 | 1,6 | 1,7 | 1,7 | 1,8 | 2 | 2 | 2,1 | — | — |
Материалы и устройство
| Рабочее колесо | Колесо из нержавеющей стали AISI 304 |
|---|---|
| Корпус насоса, рабочие колёса, диффузоры | Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна и определяется как цена AISI 304 +30% |
| Вал | Stainless Steel 304 |
| Механическое уплотнение | Mechanical Seal,Mechanical Seal, Graphite-Silicon Carbide-Viton (can be use for ethylene glycol/propylene glycol up to 50% concentration/temperature up to + 120 degrees.) |
| Подшипники | High quality bearing |
| Flange | Suction and discharge port in G20 thread |
Устройство серии MS

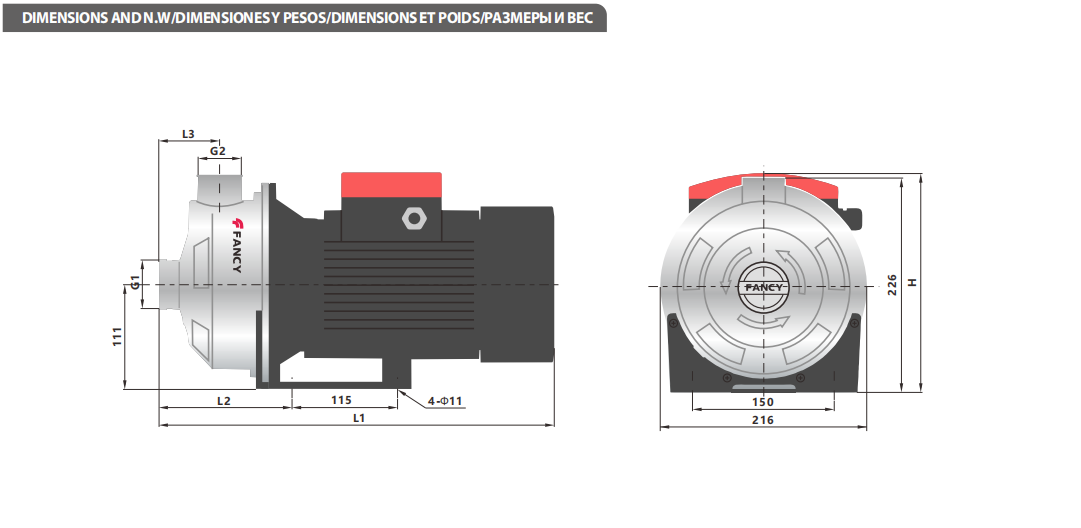

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Корпус насоса | Нержавеющая сталь 304 |
| 2 | Рабочее колесо | Нержавеющая сталь 304 |
| 3 | Диффузор | Нержавеющая сталь 304 |
| 4 | Механическое уплотнение | Карбид кремния/графит/нержавеющая сталь 304 |
| 5 | Подшипник | Шарикоподшипник |
| 6 | Вал | Нержавеющая сталь 304 |
| 7 | Ротор | Кремнистая сталь |
| 8 | Статор обмотанный | Кремнистая сталь/медь |
Модели серии MS
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|
| MS60/0.37 | 3,6 | 14,6 | 0,37 | 32×25 | 13 | 22 370 | |
| MS60/0.55 | 3,6 | 19,5 | 0,55 | 32×25 | 14 | 23 810 | |
| MS60/0.75 | 3,6 | 25 | 0,75 | 32×25 | 15 | 27 230 | |
| MS100/0.55 | 6 | 14 | 0,55 | 32×25 | 14 | 23 810 | |
| MS100/1.1 | 6 | 23,4 | 1,1 | 32×25 | 16 | 31 710 | |
| MS160/0.75 | 9,6 | 13,8 | 0,75 | 40×32 | 15 | 27 230 | |
| MS160/1.1 | 9,6 | 18,2 | 1,1 | 40×32 | 16 | 31 710 | |
| MS250/1.1 | 15 | 13 | 1,1 | 40×32 | 20 | 31 710 | |
| MS250/1.5 | 15 | 19,8 | 1,5 | 40×32 | 22 | 36 370 | |
| MS250/2.2 | 15 | 24,6 | 2,2 | 40×32 | 20 | 38 530 | |
| MS330/1.5 | 20 | 14 | 1,5 | 50×32 | 20 | 36 370 | |
| MS330/2.2 | 20 | 17,5 | 2,2 | 50×32 | 22 | 38 530 |
Для чего сделана серия MS
FANCY MS закрывает повседневные задачи с чистой водой: перелить из ёмкости в ёмкость, поднять давление в короткой линии, обеспечить циркуляцию в контуре подготовленной воды, подать воду на моечный пост. Двенадцать моделей серии дают подачу от 3,6 до 20 м³/ч и напор от 13 до 25 м при мощности 0,37–2,2 кВт. Проточная часть из нержавеющей стали AISI 304, масса от 13 до 22 кг — насос ставится где угодно, от подсобки кафе до технологической площадки.
Расход важнее напора
MS отличается от одноступенчатого FDX смещением диапазона: там подача до 12 м³/ч при напоре до 27,8 м, здесь — до 20 м³/ч при напоре до 25 м. Разница определяет выбор. Если задача — «перекачать объём», например опорожнить накопительную ёмкость или прогнать воду через контур фильтрации, важнее расход, и это MS. Если задача — «поднять давление», важнее напор, и тогда смотрят FDX, 2FDX или многоступенчатые CM и CHL. Формально обе серии одноступенчатые и нержавеющие, но рабочие точки у них разные.
Материалы
Корпус, рабочее колесо и вал — нержавеющая сталь AISI 304, уплотнение механическое, присоединение резьбовое. Нержавеющая проточная часть здесь не про агрессивные среды, а про чистоту: вода не окрашивается ржавчиной при простое, насос можно ставить на питьевую и пищевую линию, а после длительной остановки не приходится промывать систему.
Где применяется MS
- Перекачивание из ёмкости. Опорожнение баков и накопителей, перелив между резервуарами.
- Повышение давления. Подпор в короткой линии здания, питание оборудования с постоянным расходом.
- Водоподготовка. Циркуляция в контуре подготовленной воды, подача на фильтры.
- Пищевые линии. Перекачивание воды и слабых растворов, мойка оборудования.
- Полив. Дождевание участка, подача из накопительной ёмкости в поливную линию.
- Бассейны и фонтаны. Циркуляция воды в небольших чашах.
Чем MS отличается от других серий горизонтальных насосов
FDX — тот же класс, но с упором на напор при меньшей подаче. 2FDX — двухступенчатое исполнение с напором до 56 м. FWO — насос с открытым колесом для жидкостей с мягкими включениями. FZ — нержавеющий насос большего расхода. CM, CHL, CHLF — многоступенчатые серии для задач, где напора одного колеса не хватает. Внутри одноступенчатого ряда выбор сводится к соотношению расхода и напора в вашей рабочей точке.
Как читается обозначение
MS250/1.5: MS — серия, 250 — типоразмер по подаче (в литрах в минуту, то есть около 15 м³/ч), 1.5 — мощность двигателя в киловаттах. Один типоразмер гидравлики выпускается с двигателями разной мощности: MS250 существует с 1,1, 1,5 и 2,2 кВт — более мощный двигатель позволяет работать правее по кривой, с большим расходом.
Откуда взяты характеристики
Кривые Q-H моделей серии построены по таблицам заводского даташита MS и расчётной системе подбора FANCY. Источник указан на странице каждой модели, паспортная рабочая точка сверена с прайс-листом.
Чем серии раздела отличаются друг от друга
FANCY MS рядом с остальными линейками раздела «Коммерческие насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY MS | FANCY CDM / CDMF | FANCY CDL / CDLF | FANCY CM | FANCY CHL | FANCY CHLF | FANCY CHLFT | FANCY FV | FANCY FVL | FANCY FVC | FANCY FZ | FANCY FWO | FANCY FDX | FANCY 2FDX |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Устройство | — | — | — | — | — | |||||||||
| Габаритный чертёж | — | — | — | — | — | |||||||||
| Тип насоса | одноступенчатый насос из нержавеющей стали | вертикальный многоступенчатый насос | вертикальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | горизонтальный многоступенчатый насос | жокей-насос для систем пожаротушения | многоступенчатый насос с одним валом | многоступенчатый насос с муфтовым соединением | консольный насос из нержавеющей стали | насос с открытым рабочим колесом | Горизонтальные насосы из нержавеющей стали | двухступенчатый насос из нержавеющей стали |
| Рабочее колесо | Колесо из нержавеющей стали AISI 304 | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304, число ступеней указано в обозначении | Колёса из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали | Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием | Колёса из нержавеющей стали, корпус из чугуна с катафорезным покрытием | Колёса из PPO, корпус из чугуна с катафорезным покрытием | Колёса из PPO или нержавеющей стали, корпус из чугуна | Колесо и корпус из нержавеющей стали AISI 304 или AISI 316 | Открытое колесо из нержавеющей стали AISI 304 | Колесо из нержавеющей стали AISI 304 | Два колеса из нержавеющей стали AISI 304 |
| Материалы | Корпус насоса, рабочие колёса, диффузоры: Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна и определяется как цена AISI 304 +30%; Вал: Stainless Steel 304; Уплотнение: Mechanical Seal,Mechanical Seal, Graphite-Silicon Carbide-Viton (can be use for ethylene glycol/propylene glycol up to 50% concentration/temperature up to + 120 degrees.); Подшипники: High quality bearing; Flange: Suction and discharge port in G20 thread | — | — | — | — | — | — | — | — | — | — | — | — | — |
| Открытое колесо | нет | нет | нет | нет | нет | нет | нет | нет | нет | нет | нет | есть | нет | нет |
| Нержавеющая сталь | есть | есть | есть | есть | есть | есть | нет | нет | нет | нет | есть | есть | есть | есть |
| Многоступенчатый | нет | есть | есть | есть | есть | есть | есть | есть | есть | есть | нет | нет | нет | нет |
| Подача, м³/ч | 3,6 — 20 | 1 — 395 | 1 — 200 | 2 — 20 | 2 — 20 | 2 — 20 | 2 — 20 | 4 — 30 | 2 — 12 | 2 — 12 | 12 — 320 | 4,8 — 30 | 4,2 — 12 | 4,2 — 12 |
| Напор, м | 13 — 25 | 11 — 412 | 7 — 247 | 9 — 60 | 9 — 50 | 9 — 50 | 9 — 50 | 16,2 — 100 | 22 — 104 | 36 — 156 | 19 — 72 | 6,5 — 15 | 14 — 27,8 | 31 — 56 |
| Мощность, кВт | 0,37 — 2,2 | 0,37 — 315 | 0,37 — 110 | 0,37 — 4,4 | 0,37 — 4 | 0,37 — 4,4 | 0,37 — 4,4 | 1,1 — 11 | 0,55 — 4 | 1,5 — 7,5 | 1,1 — 90 | 0,37 — 3 | 0,37 — 1,8 | 0,75 — 3,7 |
| Патрубки, мм | 32×25 … 50×32 | 25×25 … 200×200 | 25×25 … 150×150 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 50×50 | 25×25 … 65×65 | 25×25 … 50×50 | 25×25 … 50×50 | 50×32 … 150×125 | 32×25 … 65×50 | 32×25 … 40×25 | 32×25 … 40×25 |
| Масса, кг | 13 — 22 | 26 — 2 480 | 23 — 1 317 | 11 — 41 | 14 — 46 | 16 — 48 | 16 — 48 | 27 — 111 | 30 — 43 | 34 — 63 | 22 — 628 | 7 — 23 | 8 — 22 | 12 — 31 |
| Температура среды | до +120 °C | до +120 °C | до +120 °C | до +120 °C | до +120 °C | до +120 °C | — | — | — | — | — | до +104 °C | до +104 °C | до +104 °C |
| Защита двигателя | IP 55 | IP 55 | IP 55 | IP 55 | IP 55 | IP 55 | — | IP 55 | — | — | — | IP 55 | IP 55 | IP 55 |
| Основное применение | Небольшие контуры водоснабжения и водоподготовки, подкачка на пищевых линиях, мойка и розлив. | Повысительные станции зданий, водоподготовка и обратный осмос, котельные, промывка фильтров, технологические линии. | Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры. | Водоснабжение частных домов и небольших зданий, полив, подача из накопительной ёмкости, повышение давления. | Повышение давления в системах водоснабжения, мойка, орошение теплиц, подпитка контуров отопления. | Пищевые линии, молочные и пивоваренные производства, водоподготовка, розлив питьевой воды. | Водоснабжение и повышение давления там, где среда нейтральна, а нержавеющий корпус избыточен. | Спринклерные и дренчерные сети: поддержание давления между запусками основных пожарных насосов. | Водоснабжение зданий и небольших производств, подпитка контуров, полив, подача из ёмкости. | Повышение давления там, где двигатель обслуживают отдельно от гидравлики: непрерывные контуры и высокая наработка. | Химические линии, пищевые производства, горячая вода и конденсат, мойка оборудования, водоподготовка. | Пищевые линии, перекачка суспензий и жидкостей с мягкими включениями, мойка технологического оборудования. | Водоснабжение и повышение давления на пищевых и фармацевтических линиях, подача чистой и слабоагрессивной воды. | Те же линии, что у FDX, но при большем требуемом напоре: подача на верхние этажи и через длинные трубопроводы. |
